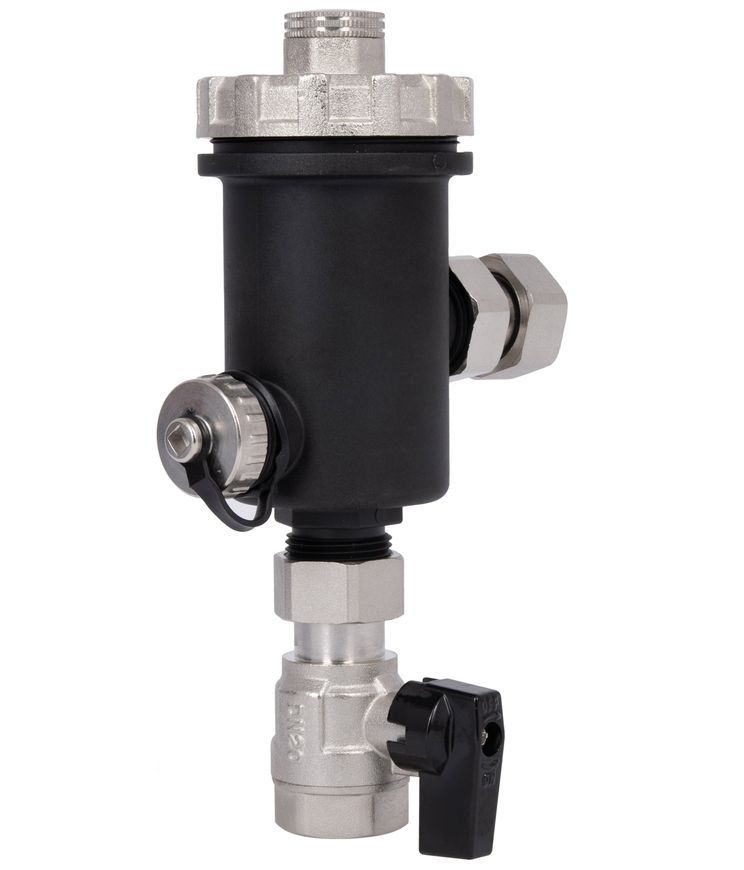

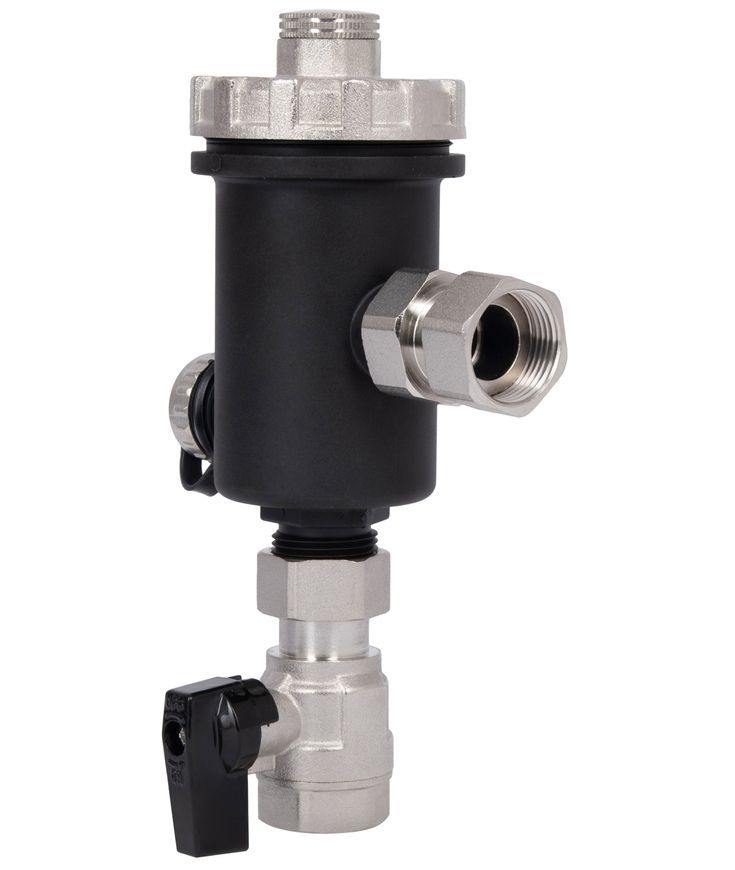

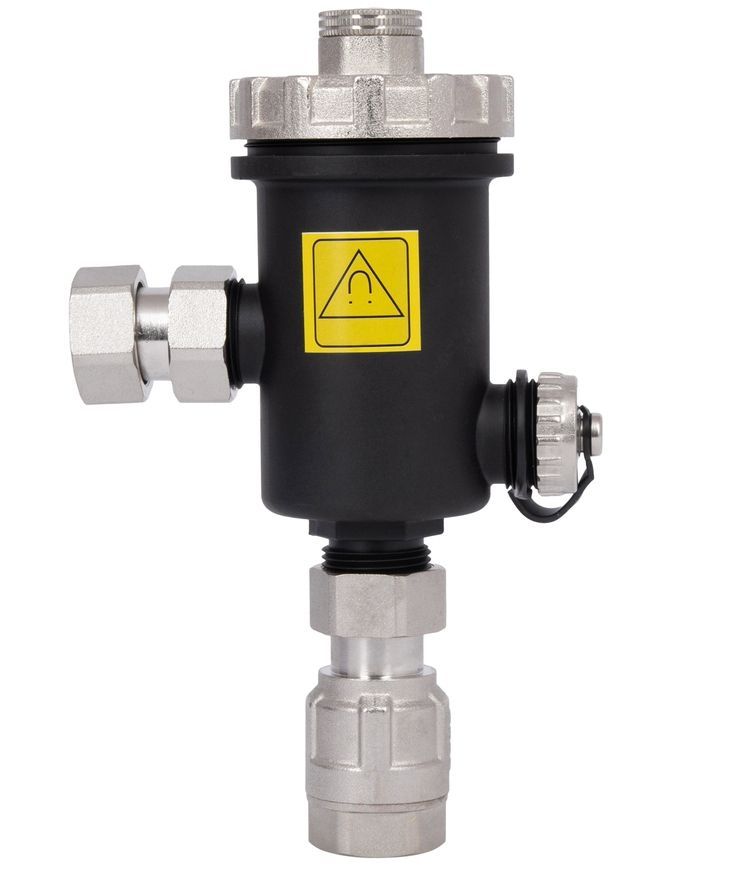

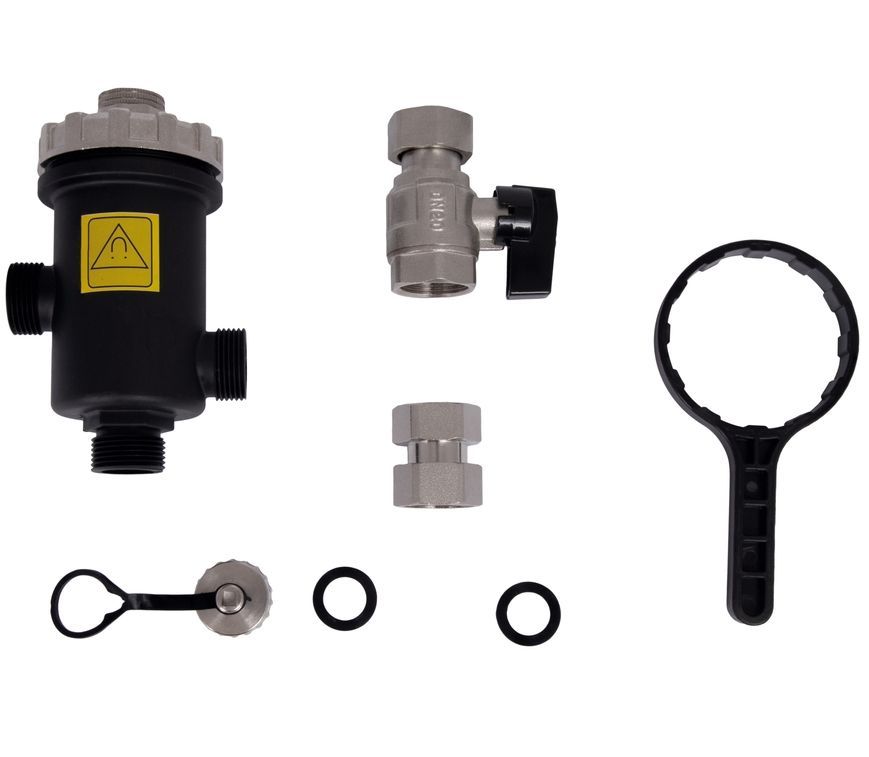

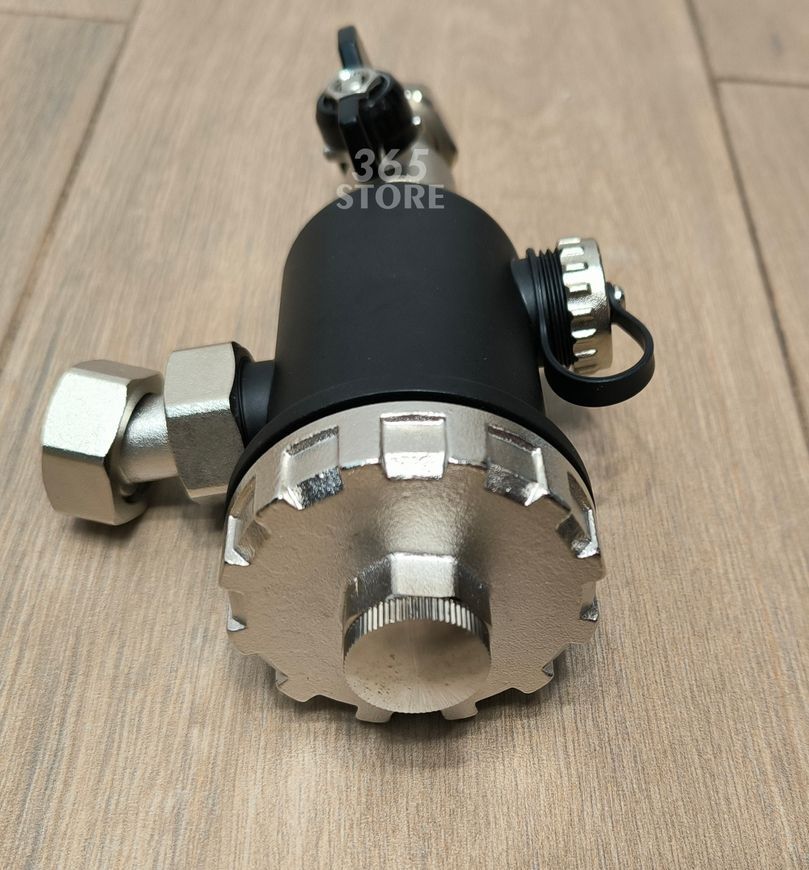

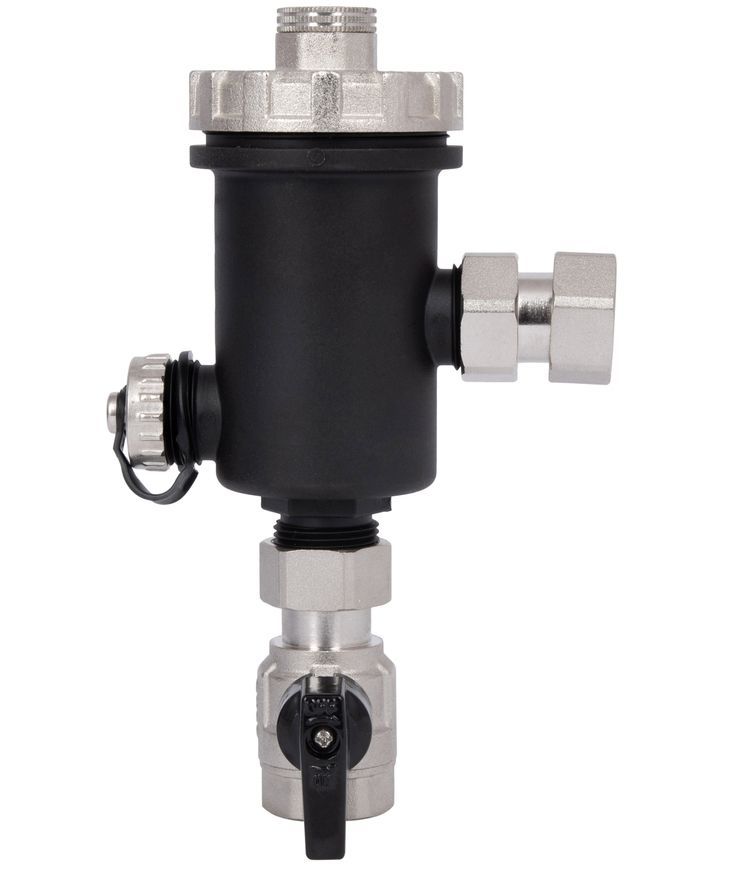

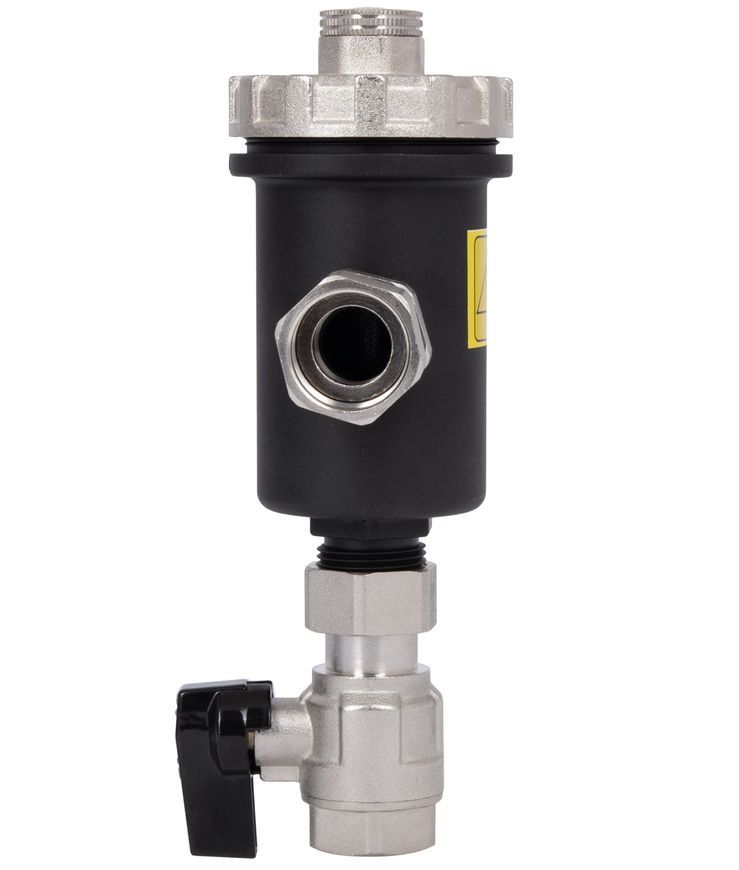

Фільтр магнітний самопромивний SD FORTE 3/4" SF129W20 (сепаратор бруду, дешламатор)

 Фільтр магнітний самопромивний SD FORTE 3/4" SF129W20 (сепаратор бруду, дешламатор)

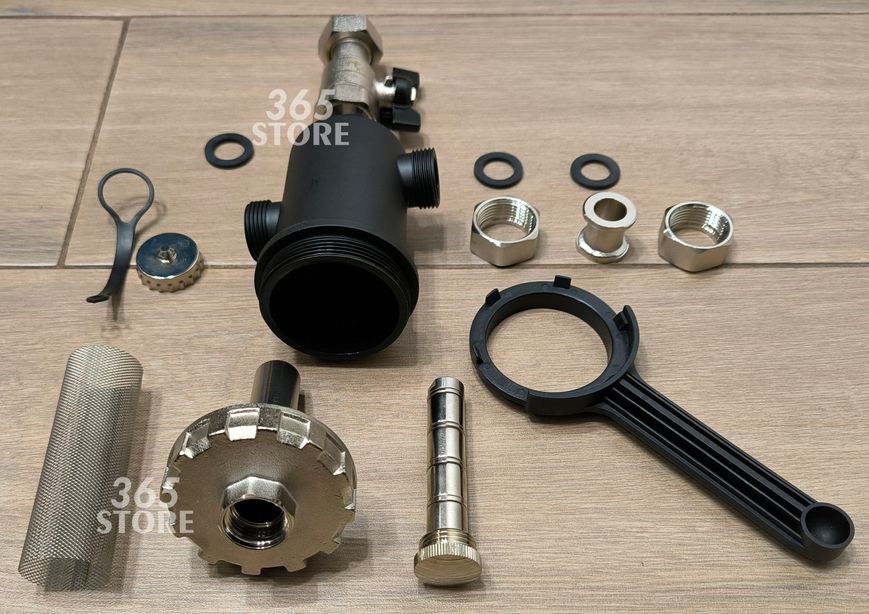

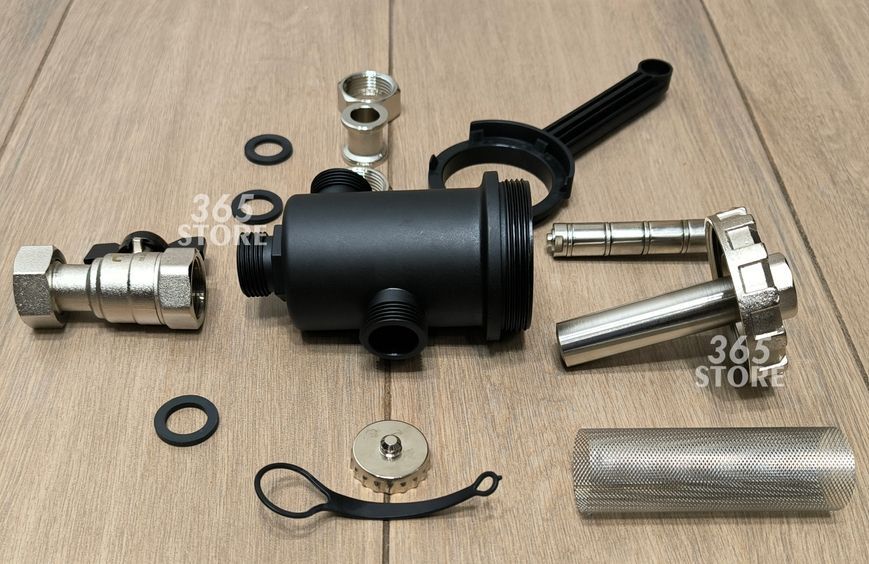

 Сепаратор шламу (фільтр тонкого очищення) використовується в системах автономного опалення та встановлюється перед котлом (рекомендується встановлення на зворотному контурі під час входу в котел). Функція - збирання/видалення частинок, що знаходяться в системі, запобігаючи пошкодженню обладнання. Корпус, заглушка тримача магніту, тримач картриджа виготовляється з поліаміду та скловолокна, кульовий кран, кришка сепаратора, муфта, заглушка – з латуні. Пропускна здатність фільтра складає 5,4 м.куб./год.

 Сепаратор шламу призначений для застосування в системах автономного опалення і установки його перед котлом. Це оптимальне рішення інженерних проблем, зумовлених присутністю забруднень (в особливості іржі і піску), які утворюються з причини корозії та формування системи накипу. За допомогою свого ефективного і постійного впливу магнітний сепаратор шламу збирає всі забруднення, присутні в системі, перешкоджаючи їх циркуляції всередині неї і запобігаючи тим самим знос і пошкодження інших компонентів установки, зокрема циркуляційних насосів і теплообмінників, тобто виконує функцію постійного захисту котла.

 Застосування фільтру магнітного самопромивного SD FORTE 3/4" SF129W20 (сепаратор бруду, дешламатор)

 Сепаратор шламу рекомендується встановлювати на зворотному контурі при вході в котел для захисту його від всіх забруднень, присутніх в системі, особливо в пусковій фазі. Будучи компактним, SF129W20 знаходить застосування під котлами в системах побутового призначення, де простір для установки обмежено, і традиційний фільтр не може бути розміщений.

 Ступінь очищення фільтру магнітного самопромивного SD FORTE 3/4" SF129W20 (сепаратор бруду, дешламатор)

 Сепаратор шламу видаляє магнітні і немагнітні частинки, які можуть призвести до пошкоджень обладнання в перший же день використання. Безперервне проходження рідини через фільтр під час нормального функціонування системи, в якій він встановлений, поступово призводить до повного видалення бруду.

 Запобіжні заходи

 Фільтр містить місткий магніт, і всередині нього присутні сильні магнітні поля. Рекомендуємо носіям електрокардіостимуляторів знаходитися на належній відстані під час його роботи та/або обслуговування. Будьте уважні при використанні електронних пристроїв поблизу магнітів, щоб уникнути порушення їх функціонування.

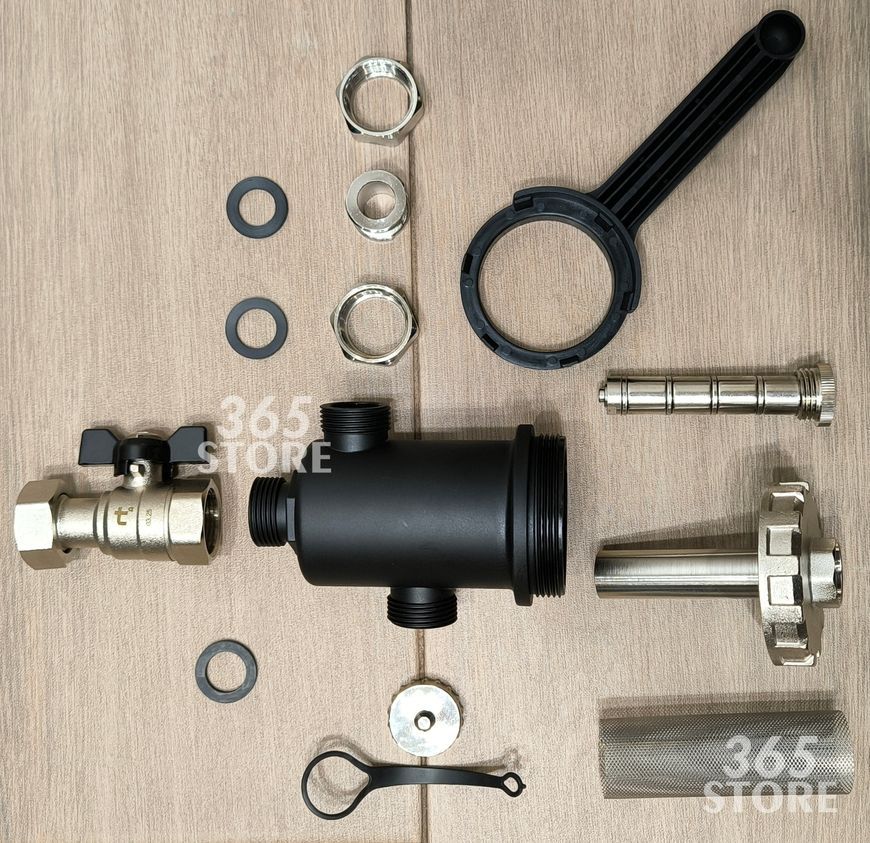

 Характеристики і матеріали виготовлення фільтру магнітного самопромивного SD FORTE 3/4" SF129W20 (сепаратор бруду, дешламатор)

• Робочий тиск: 3 бар;
• Максимальний робочий тиск: 4 бар;
• Діапазон температур робочого середовища: 5÷90 °С;

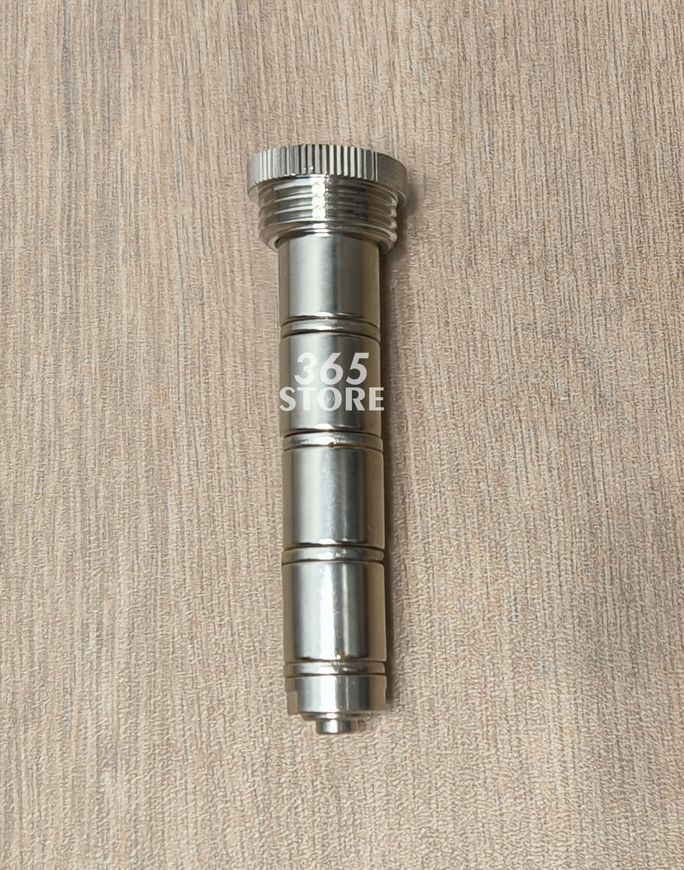

• Неодимовий магніт: 9000 гаус;
• Пропускна здатність: 5,4 м.куб./год;
• Підключення до системи, (різьбове): 3/4";
• Робоче середовище: вода, вода+гліколь;
• Ступінь очистки: з магнітом 400 мкм;

                                        без магніту 800 мкм;

• Корпус, заглушка тримача магніту, тримач картриджа: поліамід +  скловолокно;

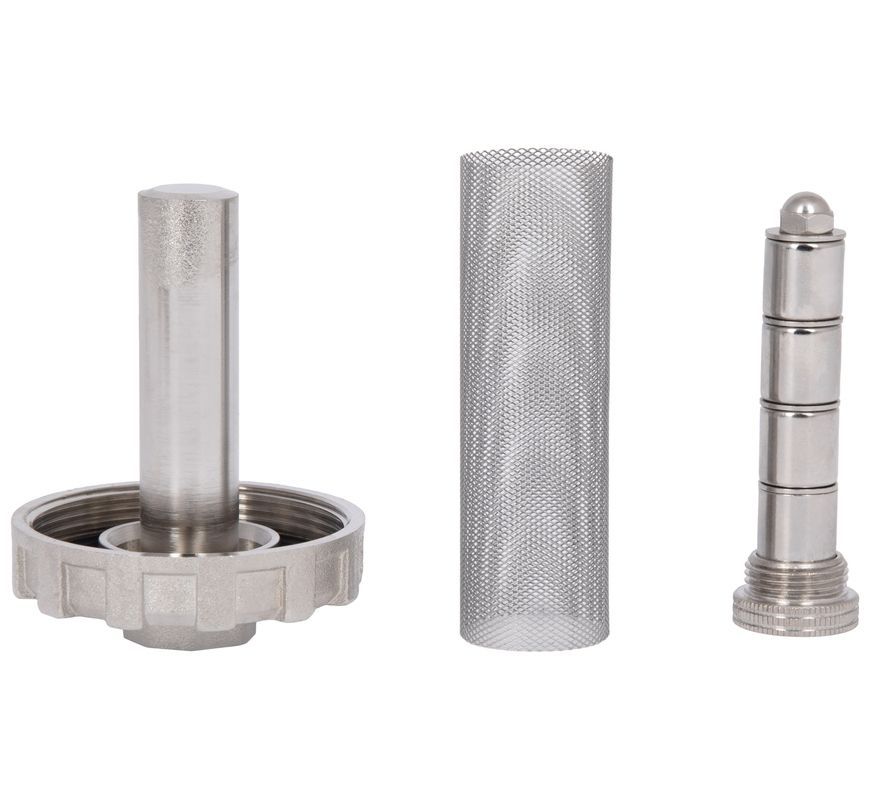

• Фільтруючий картридж: AISI 304;

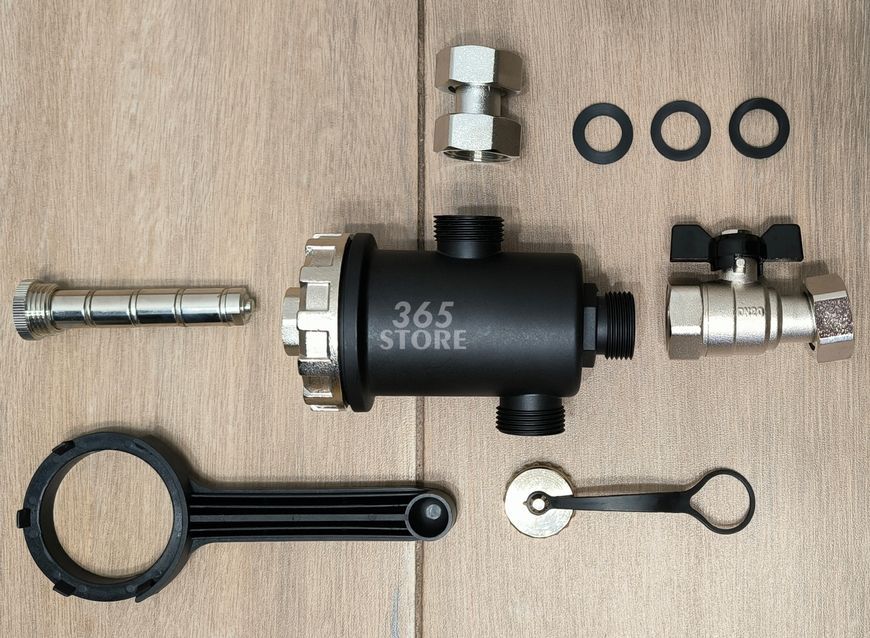

• Кульовий кран, кришка сепаратора, муфта, заглушка: латунь.

 Принцип дії фільтру магнітного самопромивного SD FORTE 3/4" SF129W20 (сепаратор бруду, дешламатор)

 Забруднений теплоносій надходячи в сепаратор шламу та піддається впливу:

• магнітного поля магніту;
• порам фільтруючого картриджа;
• зниження швидкості руху, внаслідок різкого збільшення  прохідного перетину каналу.

 Завдяки особливій ​​внутрішній геометрії, теплоносій поетапно очищається від залозистого шламу і немагнітних забруднень. При установці сепаратора шламу таким чином, щоб тримач картриджа/магніту був направлений вниз, найбільш важкі частинки осідають. Таким чином, усі магнітні домішки (залізисті забруднення) і не магнітні (водорості, пісок…) присутні в системі, утримуються в камері фільтрації. Картридж з нержавіючої сталі спроектований так, щоб не чинити надлишковий опір проходженню рідини (низькі втрати тиску), а сприяти її русі, що сприяє осіданню частин бруду.

 Установка фільтру магнітного самопромивного SD FORTE 3/4" SF129W20 (сепаратор бруду, дешламатор)

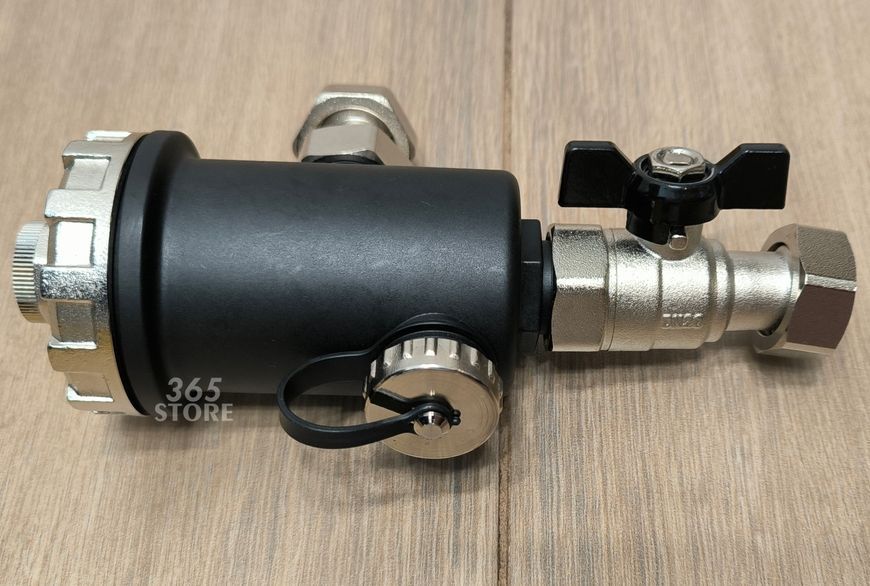

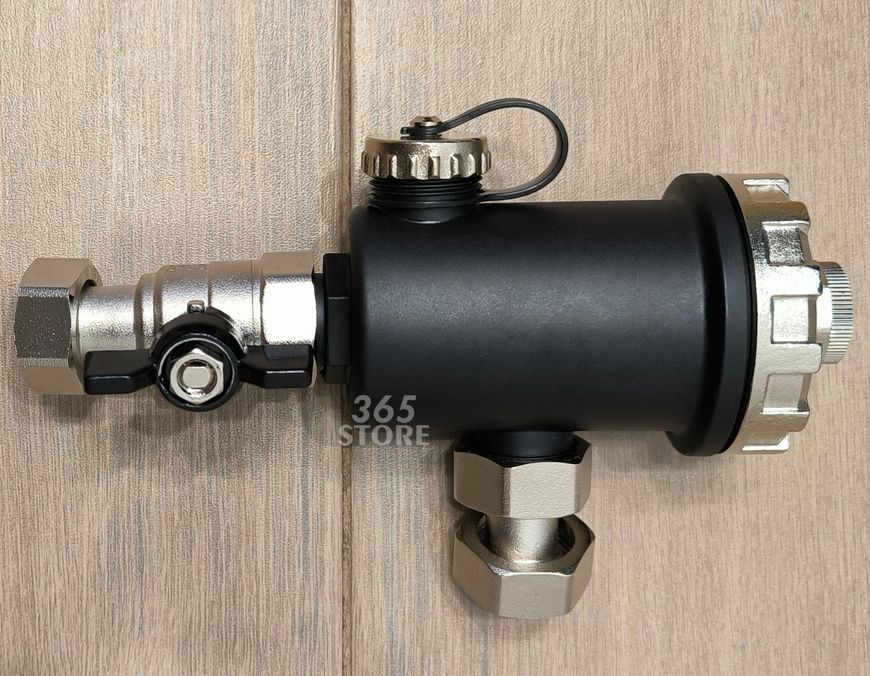

 Рекомендується встановлювати сепаратор шламу на зворотному контурі при вході в котел, щоб захистити  його від всіх забруднень, присутніх в системі, особливо в пусковій фазі. Завдяки конструкторській передбачливості, сепаратор шламу SF129W20 характеризується вищим ступенем універсальності монтажу; його корпус‐тримач  картриджа/магніта може бути встановлений як горизонтально, так і спрямованим вниз. У випадку обмеженого простору під котлом (наприклад, котел встановлений в підвісних кухонних шафах) сепаратор повинен встановлюватися так, щоб його корпус-тримач картриджа/магніту був розташований горизонтально. Це становиться можливим в силу того, всі з'єднання, присутні на основному корпусі, виготовлені з однаковою різьбою G3/4”.

 Очищення фільтруючого картриджа

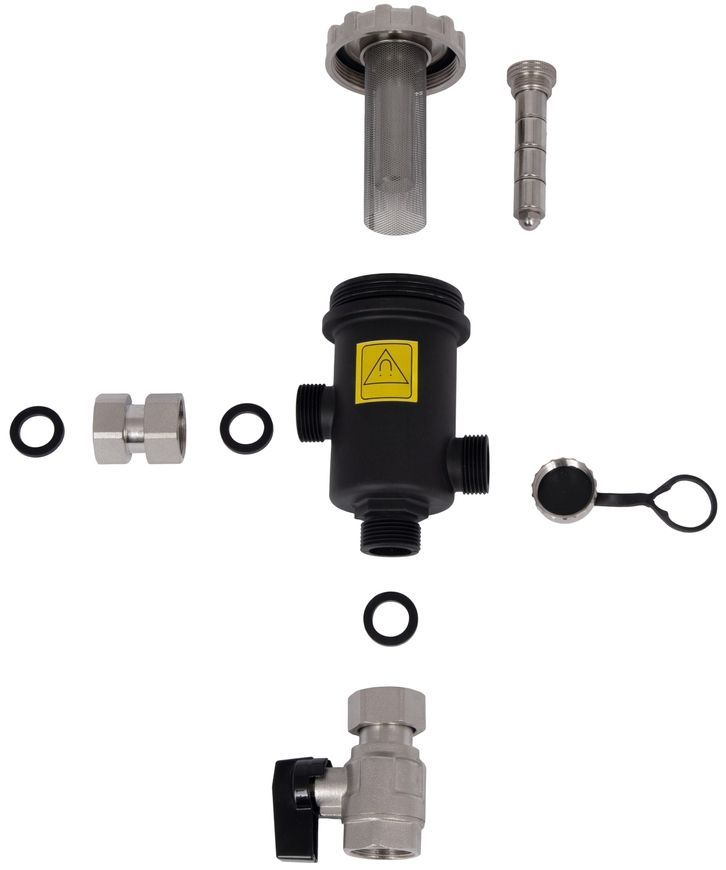

 Операції з періодичного очищення картриджа можна проводити, знявши нижню пробку зливу або відкрутивши заглушку тримача магніту. Перед очищенням сепаратора необхідно переконатися у безпеці умов роботи: котел вимкнений і теплоносій охолоджений до 40 °С, ємність для зливу теплоносія достатнього розміру та об'єму. Необхідно відсікти сепаратор шламу, що підлягає обслуговуванню, закривши кульовий кран. Обережно зняти нижню пробку зливу. Теплоносій почне поступово стікати. У разі вертикального встановлення сепаратора шламу розкрутити безпосередньо заглушку тримача магніту. Коли потік води припиниться, повністю зніміть кришку/заглушку тримача магніту. Стягнути захисний кожух магніту з фільтра, щоб легко видалити залізисті частинки. Промити водою до видалення забруднень.

 При складанні сепаратора шламу, після промивання картриджа, перевірити, чи має кільце ущільнювача ознаки пошкодження, і замінити, якщо воно пошкоджене. З метою забезпечення бездоганної герметичності, і в той же час, запобігання пошкодженню компонентів, під час повторного монтажу дотримуватись наступного:

• заглушка тримача магніту: момент затяжки10÷12 Нм;
• нижня пробка зливу: момент затягування 6÷7 Нм.

 Проконтролювати відсутність слідів протікання перед тим як знову запустити систему. Важливо здійснювати операції з очищення не рідше ніж 1 раз на півроку. Якщо сепаратор шламу встановлено вперше, здійснити очищення після першого місяця використання.
