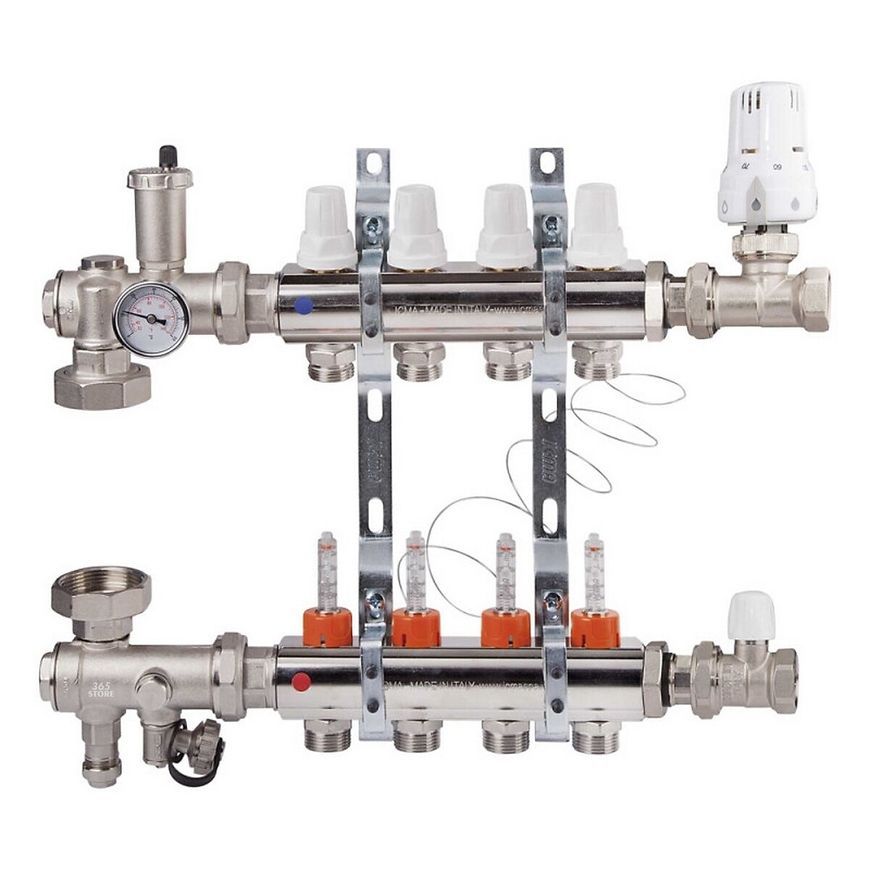

Колекторна група ICMA 1" 4 вихода, з витратомірами №A3K013

Артикул A3K013APJ06
В наявності
8 495 грн
В бажання
Увійдіть на сайт щоб
додати товар в список бажань
Купити в 1 клік
Поширити у соцмережах
icon-ig
Тип виробу колекторна група
Модель A3K013
Кількість контурів 4
Матеріал латунь
Наявність байпаса Ні
Наявність змішувального вузла Так
Наявність витратомірів Так
Наявність терморегуляції на вході в колектор Так
Діаметр підключення до системи, " 1
Діаметр підключення контуру, " 3/4
Діапазон регулювання температури, °C 20 - 70
Робоча температура в колекторі, °С 25 - 45
Максимальна робоча температура на вході в колектор, °С 95
Максимальний робочий тиск, бар 10

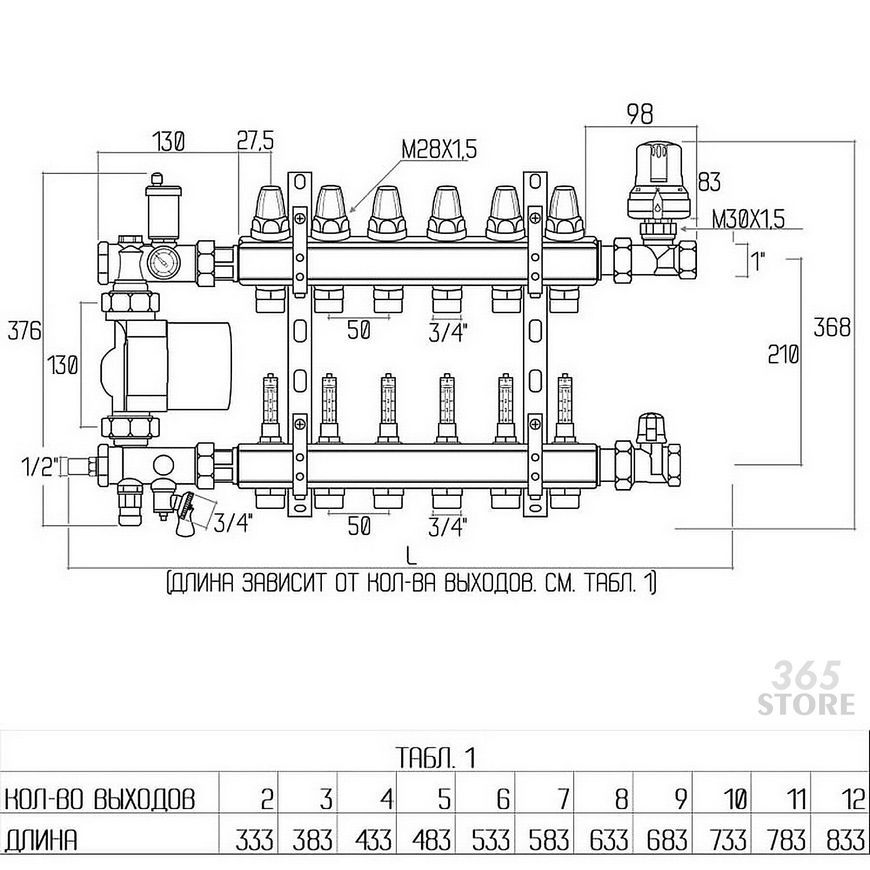

Відстань між осями виходів, мм 50
Різьба для підключення сервоприводів M28х1,5
Різьба підключення до системи внутрішня
Різьба підключення контуру зовнішня
Висота, мм 376
Довжина, мм 433
Вага, кг 6,3
Гарантія 2 роки офіційної гарантії від виробника
Країна реєстрації бренду Італія
Країна-виробник Італія
Опис

 Колекторна група ICMA 1" 4 вихода, з витратомірами №A3K013

 Функція колекторної групи ICMA 1" 4 вихода, з витратомірами №A3K013

 Колекторна група ICMA 1" 4 вихода, з витратомірами №A3K013 призначена для розподілу теплоносія в системі опалення теплої підлоги, і допомагає поліпшити управління опаленням в окремих контурах системи опалення підлоги. Колекторна група ICMA 1" 4 вихода, з витратомірами №A3K013 поставляється в комплекті з усіма необхідними аксесуарами, які потрібно для монтажу, заповнення та управління низькотемпературною системою опалення підлоги. Колекторна група ICMA 1" 4 вихода, з витратомірами №A3K013 забезпечує просте і точне регулювання витрати теплоносія в одиничному контурі всієї системи «тепла підлога», і при необхідності забезпечує повне перекриття окремих контурів системи. Завдяки особливій формі колекторних кронштейнів досягається простота при підключенні труб до кожного виходу колектора. Таким чином, забезпечується зниження габаритних розмірів, особливо по глибині, що дозволяє встановлювати колектори в стінах і приміщеннях з дуже маленькою площею.

 Технічні характеристики колекторної групи ICMA 1" 4 вихода, з витратомірами №A3K013

  • Матеріал виготовлення: латунь CW617N – UNI EN 12165
  • Прокладки: EPDM
  • Ручки: ударостійкий полістирол
  • Застосування: система теплої підлоги
  • Максимальний робочий тиск: 10 бар
  • Максимальна температура в первинному контурі: 95 °C
  • Допустима температура у вторинному контурі: 25 – 45 °C

  Колектор прямої лінії колекторної групи ICMA 1" 4 вихода, з витратомірами №A3K013

 Колектор прямої лінії складається з простого нікельованого латунного колектора з фабрично встановленими витратомірами з вбудованими регулювальними вентилями. Прозоре скло витратоміра з градуйованою шкалою, дозволяє вимірювати витрату в окремому контурі системи опалення підлоги в реальному часі. Діапазон школи витратоміри 0-4 літра в хвилину для колекторів розміром 1'', і 0-8 літри в хвилину для колекторів 1''1/4. За допомогою регулювального вентиля можна налаштувати з високою точністю витрату теплоносія в кожному окремому контурі, що спрощує, і значно скорочує час настройки кожного контуру системи «тепла підлога». Також в разі необхідності регулювальний вентиль дозволяє перекрити кожен контур, і відключити його від усієї системи «тепла підлога».

 Колектор зворотної лінії колекторної групи ICMA 1" 4 вихода, з витратомірами №A3K013

 Колектор зворотної лінії також складається з простого нікельованого латунного колектора з встановленими терморегулюючими вентилями. Терморегулюючі вентилі дають можливість відкривати або закривати вручну кожен контур теплої підлоги, який підключений до виходу колектора. Повертаючи ручку терморегулюючого вентиля на колекторі за годинниковою стрілкою, можна повністю перекрити подачу теплоносія в контур опалення підлоги. Крім ручного управління, є можливість встановити сервоприводи для автоматичного управління температурою. При підключенні до кімнатного термостата, забезпечують підтримку заданих температурних значень в різних приміщеннях.

 Витратомір з вбудованим запірно-регулювальним вентилем колекторної групи ICMA

 Колектор прямої лінії складається з простого колектора, на якому встановлені витратоміри з вбудованими регулювальними вентилями. Витратоміри потрібні для вимірювання в реальному часі витрати рідини в кожному контурі системи опалення підлоги. За допомогою регулювального вентиля, можна налаштувати з високою точністю витрату теплоносія. Точність настройки витратомірів, гарантує подачу теплоносія на найменших значеннях витрати.

 Регулювання витрати

 Для настройки регулювання витрати досить повернути колбу витратоміра. Для полегшення цієї операції в комплект входить спеціальний ключ який вставляється в верхню частину колби витратоміра. При повороті прозорої колби за годинниковою стрілкою - витрати зменшуються. При повороті проти годинникової стрілки - витрата збільшується. Якщо повністю перекрити витратомір, можна виключити з усієї системи один або кілька контурів.

 Вимірювання витрати

 На зовнішній стороні прозорої колби витратоміра є градуйована шкала. Усередині колби знаходиться білий шток з помаранчевим кільцем які рухаються в залежності від змін витрати теплоносія всередині витратоміра. Положення оранжевого кільця відповідно до градуйованої шкали на колбі, вказує значення реальної витрати теплоносія, який в даний момент знаходиться в контурі опалення теплої підлоги. Шкала витратоміра: Колектор 1'' - 0÷4 л/хв. Колектор 1"¼ - 0÷8 л/хв.

 Купуй колекторну групу ICMA 1" 4 вихода, з витратомірами №A3K013 в інтернет-магазині 365STORE.

 Характеристики та комплектація товару можуть бути змінені виробником без повідомлення, колір виробу може відрізнятися від зображення на моніторі.
