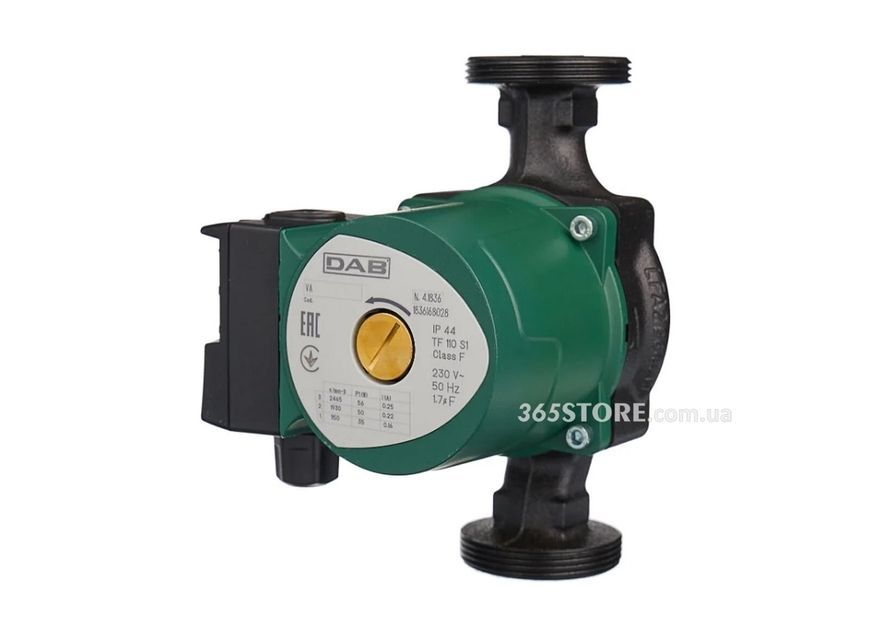

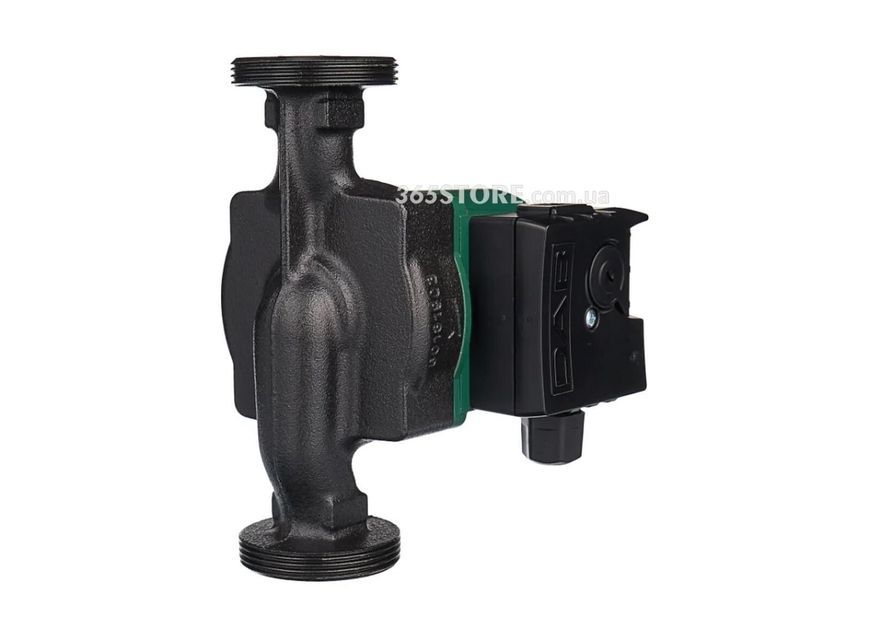

Насос циркуляційний DAB VA 65/130 - циркуляційний насос з мокрим ротором
ГАЛУЗЬ ЗАСТОСУВАННЯ
Циркуляційний насос з мокрим ротором DAB VA 65/130 призначений для побутових відкритих і закритих систем опалення та кондиціонування повітря.

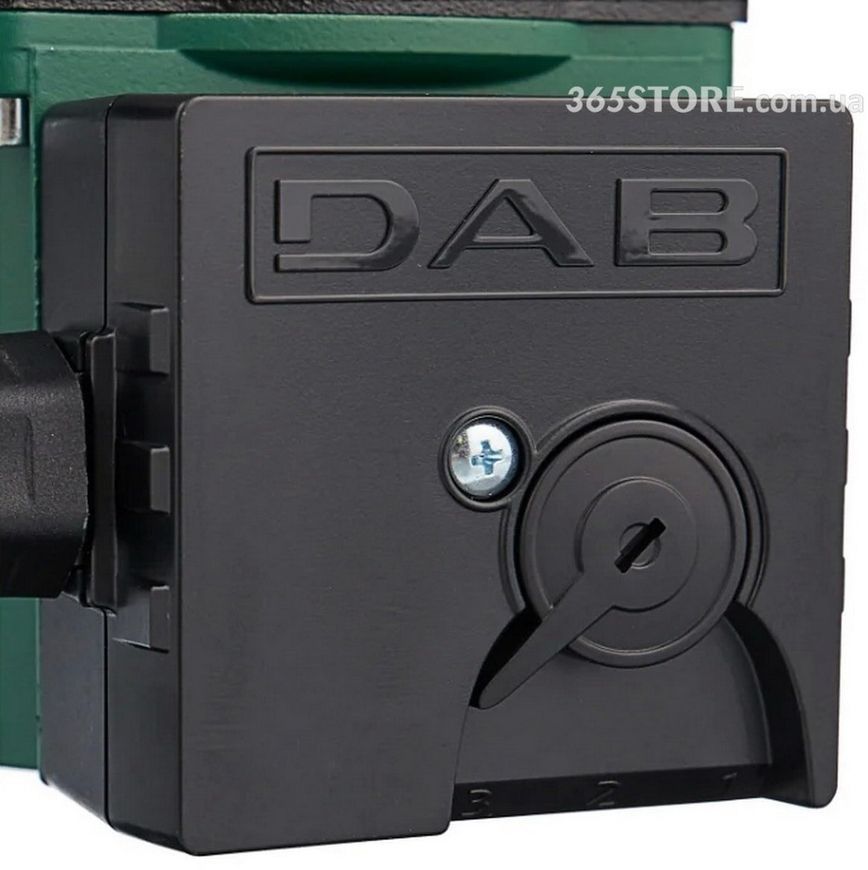

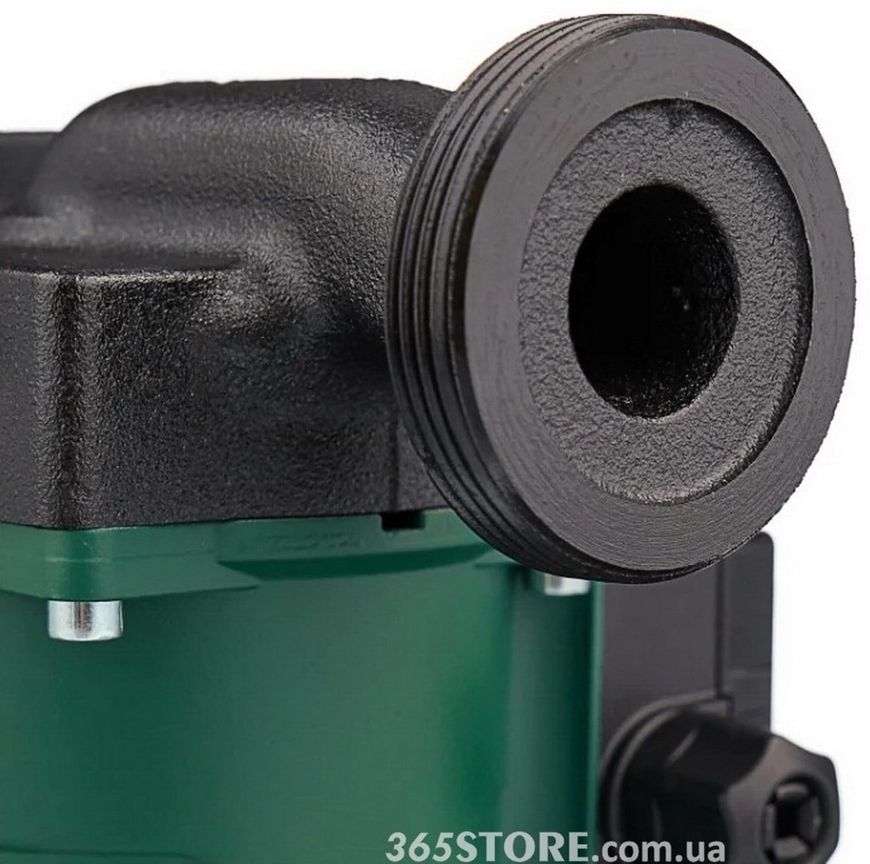

Серія насосів DAB VA може здійснювати роботу в трьохшвидкісному режимі з урахуванням споживаної потужності і гідравлічних характеристик. Швидкості насоса перемикаються вручну за допомогою пересування важеля в потрібне положення на клемній коробці. Завдяки захисній оболонці ротора насоса робота установки практично безшумна. Змащування підшипників в насосі здійснюється за допомогою рідини. Дана серія насосів відрізняється наявністю різьбових патрубків. Монтаж полегшується за рахунок наявності відповідних різьбових приєднань.
КОНСТРУКТИВНІ ОСОБЛИВОСТІ DAB VA 65/130
- Електродвигун з мокрим ротором, корпус гідравліки з чавуну з катафорезним покриттям.
- Корпус електродвигуна - литий під тиском алюміній.
- Робоче колесо з технополімера.
- Керамічний вал двигуна обертається на втулках з оксиду алюмінію, змащуваних рідиною, що перекачується.
- Кожух ротора, гільза статора і фланець гідравліки з нержавіючої сталі.
- Підшипник - кераміка.

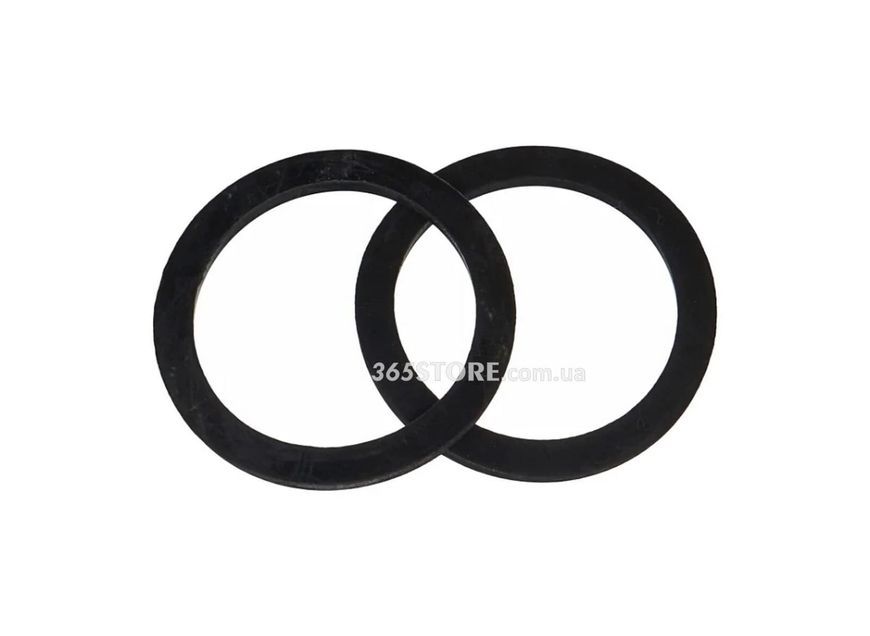

- Ущільнювальні кільця - EPDM, пробка спуску повітря - латунь.
- Двополюсний асинхронний двигун з мокрим ротором має вбудований захист від перевантаження.

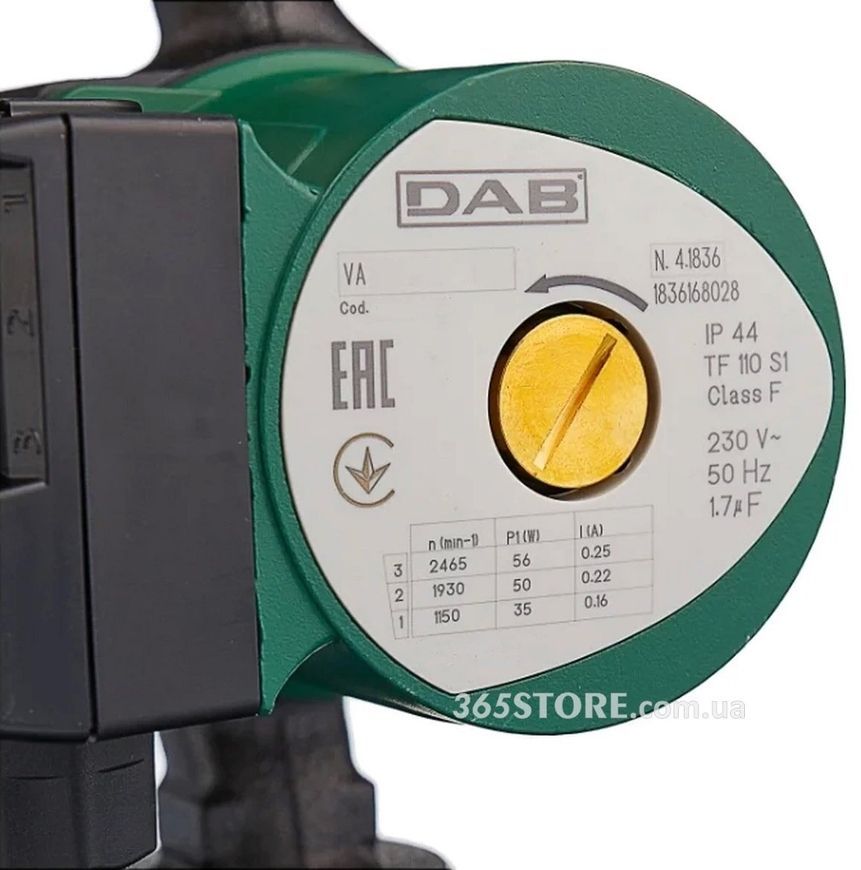

- Три швидкості обертання двигуна.
- Ступінь захисту: IP 44.
- Клас ізоляції: F.
- Кабельний вхід: PG 11.
- Монтаж: вал двигуна в горизонтальному положенні.
- Напруга живлення: 1 х 230 В змінного струму 50 Гц.
- Спеціальне виконання за запитом: електродвигуни для інших напруг і/або частот.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ DAB VA 65/130
- Діапазон температури рідини: від -10 °C до +110 °C.
- Рідина, що перекачується: чиста, без твердих включень і мінеральних масел, не в'язка, хімічно нейтральна, за характеристиками близька до води (максимальний вміст гліколю 30%).
- Максимальний робочий тиск: 10 бар (1000 кПа).
- Монтаж: вал двигуна в горизонтальному положенні на прямому або зворотному трубопроводі, приймальний патрубок має бути розташований максимально близько до розширювального баку, над максимальним рівнем котла і максимально далеко від поворотів, колін і відгалужень трубопроводу щоб уникнути турбулентності води і шумів.
- Ступінь захисту: IP 44.
- Клас ізоляції: F.
- Кабельний вхід: PG 11.
- Спеціальне виконання за запитом: електродвигуни для інших напруг і / або частот.
РЕКОМЕНДАЦІЇ ЩОДО МОНТАЖУ
- Не встановлюйте більш потужний насос, ніж потрібно, це може привести до шуму в системі опалення, викликаному рециркуляцією і турбулентністю в трубах;
- Необхідно завжди промивати систему після монтажу і зварювальних робіт до установки і включення насоса;
- Щоб запобігти попаданню рідини всередину клемної коробки через кабельний вхід, кабель повинен заводити в коробку знизу;
- Розширювальний бак зазвичай встановлюється перед всмоктуючим патрубком насоса, щоб запобігти кавітацію (процес, при якому в рідини відбувається швидке утворення і схлопування бульбашок пари);
- До заповнення системи відкрийте всі повітревідвідники, так як робота насоса навіть короткий час "всуху" може пошкодити насос;
- Рекомендуємо встановлювати на подаючому патрубку фільтри у вигляді усіченого конуса. Фільтри повинні бути виконані з нержавіючої сталі і мати поверхню фільтрації з поперечним перерізом в 3 рази більше, ніж у трубопроводу, на який встановлюється фільтр, щоб уникнути високих втрат тиску (навантаження).
Характеристики та комплектація можуть бути змінені виробникомбез повідомлення, колір виробу може відрізнятися від зображення на моніторі.
