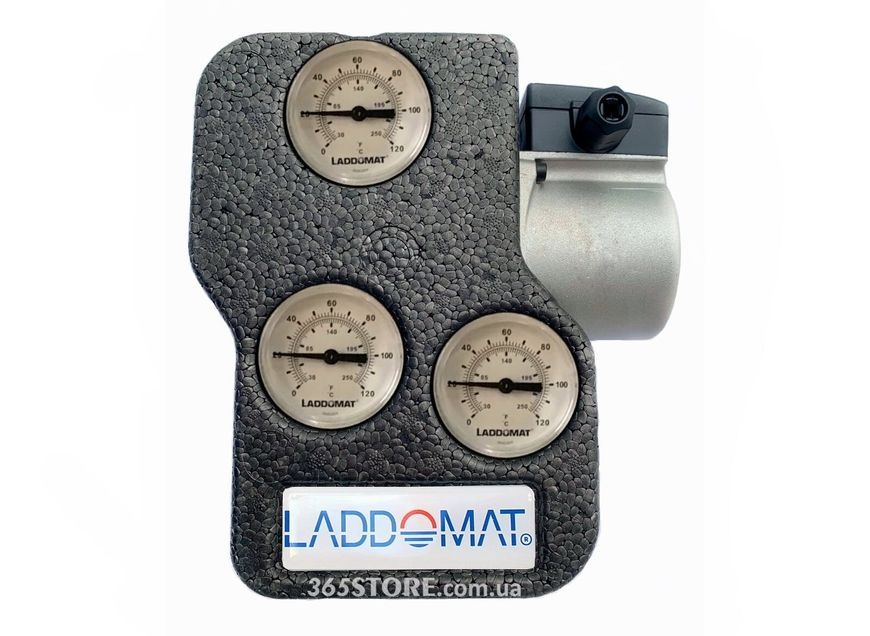

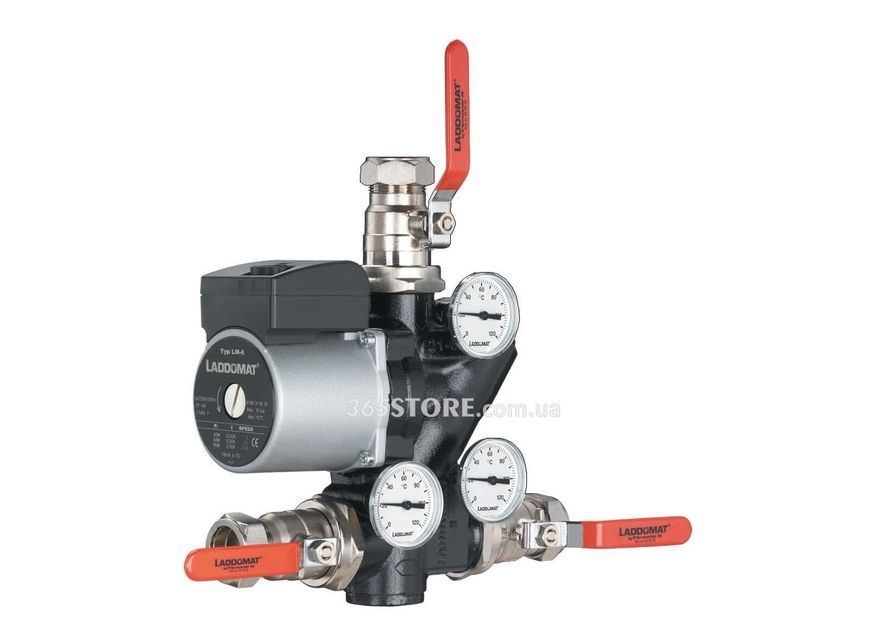

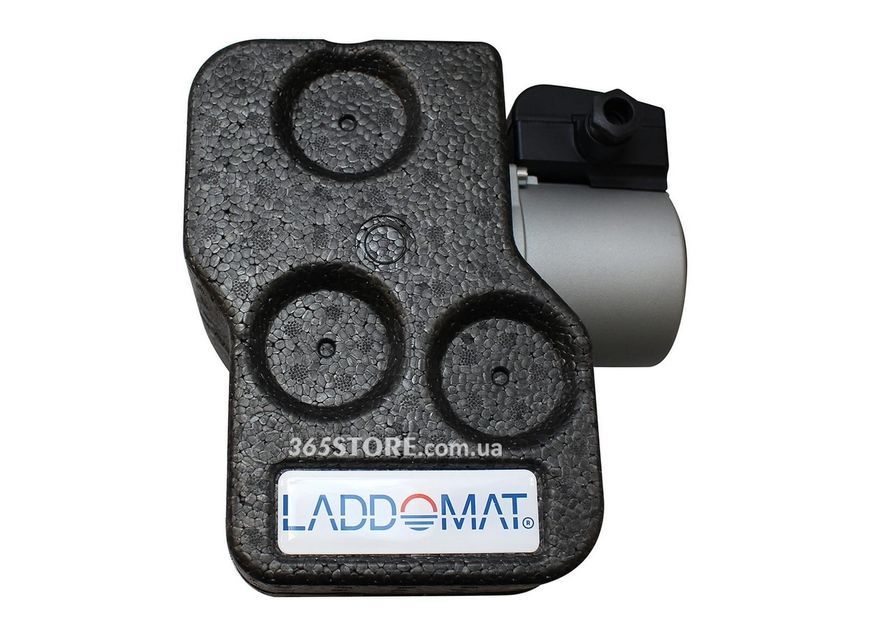

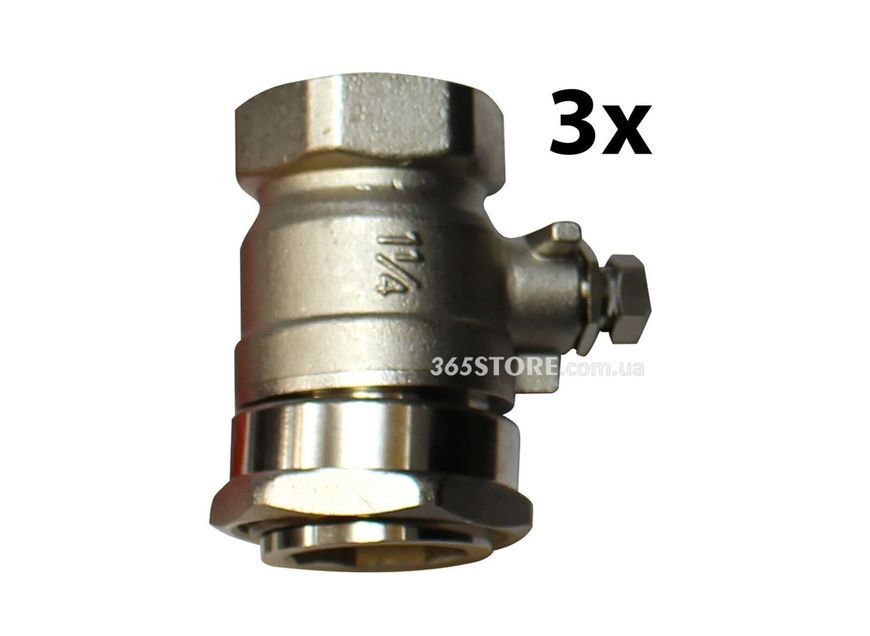

Термозмішувальний вузол LADDOMAT 21-60 (78 °C)

Термозмішувальний вузол LADDOMAT 21-60 (78 °C) збільшує зворотну температуру на дні котла, запобігає утворенню іржі і продовжує експлуатаційний термін приладу.

 Основні функції:

• низьке енергоспоживання - клас енергії A;
• мінімізація часу для досягнення оптимальної температури;
• захист від мінімальних показників температури в нижній частині котла;
• підтримка постійного теплорежиму в резервуарі;
• сумісність з котлами потужністю до 60 кВт.

 При відключенні живлення або зупинці насоса термозмішувальний вузол Laddomat буде передавати тепло від котла в резервуар, оскільки прилад має вбудовану систему гравітаційної циркуляції.

 LADDOMAT 21-60 (78 °C) призначений:

• для швидкого досягнення котлом робочої температури.
• для змішування води, яка  виходить з котла з вхідною водою, що надходить від радіаторів або акумулюючої ємності, запобігаючи утворенню конденсату і корозії котла.
• для наповнення акумуляційної ємності гарячою водою і забезпечення низькій швидкості потоку води через ємність для підтримки оптимальних температурних шарів в баку.
• для подачі гарячої води в акумуляційну ємність після того, як в котлі згоріло все паливо.

 LADDOMAT 21-60 (78 °C) працює повністю автоматично за умови, що запуск і зупинка насоса автоматизовані. Laddomat не передбачає особливого догляду або техобслуговування.

 Laddomat 21 підключається завжди у вертикальному положенні. Встановлюйте Laddomat 21 поруч з котлом і на рівні його нижнього виведення. Довжина труб повинна бути мінімальною і мати якомога менше вигинів. Обов'язково виключіть ділянки, в яких може накопичуватися повітря.

 Діаметр труби від верхньої частини котла до трійника і вниз до Laddomat 21 повинен бути якомога більше. Це дозволить зменшити швидкість потоку і дозволить відводити повітря, яке виділяється в котлі через розширювальний бак або повітрявідвідник.

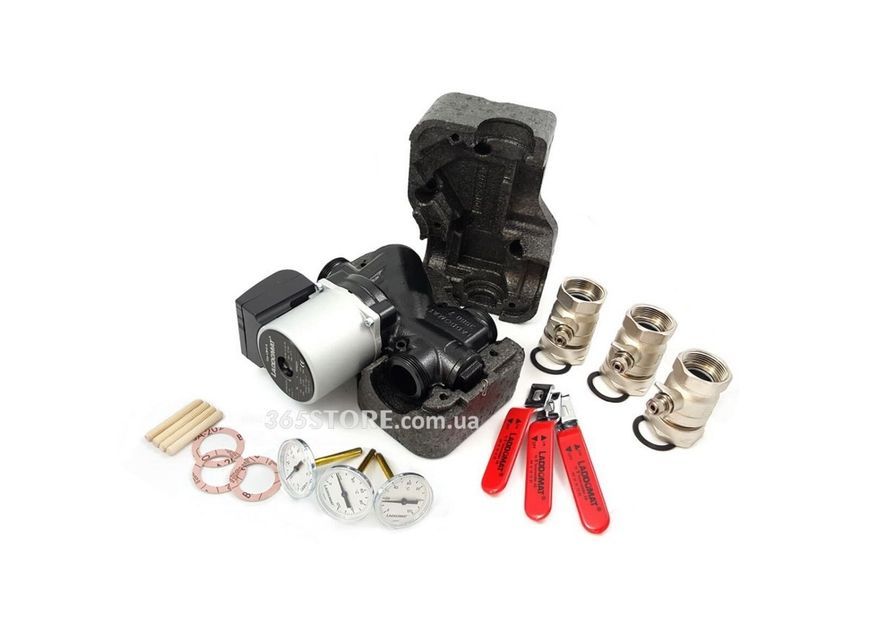

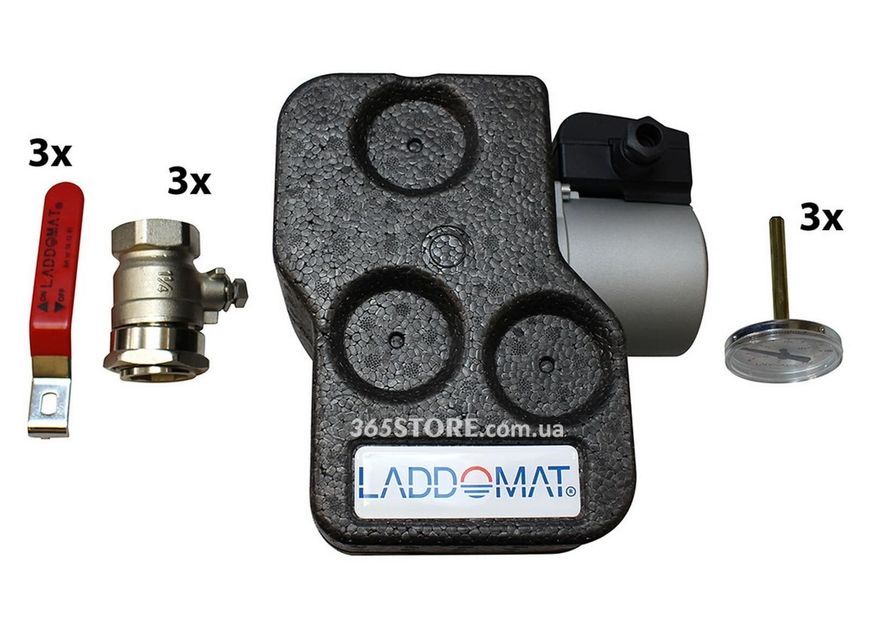

Характеристики та комплектація можуть бути змінені виробником без повідомлення, колір вироби може відрізнятися від зображення на моніторі

Схема термозмішувального вузла (триходового клапана) LADDOMAT 21-60 (78 °C)

Фази роботи LADDOMAT 21-60 (78 °C)

Запуск котла

Температура води в котлі нижче 78 °С. Термостатний клапан ще не почав відкриватися. Клапан вентилю природної циркуляції закритий через тиск насосу.

Робоча фаза

Котел досяг робочої температури 85 °С. Термостатний клапан відкрився і вода з котла змішується з холодною водою з ємності через термостат. Температура змішаної води в нижній частині котла тримається 78 °С. Якщо потужність котла підвищиться, то температура в Ладдомат 21 теж підвищиться, термостатний клапан відкриється ще більше і змішає більше холодної води. Таким чином при температурі води в 90 °С на виході з котла, Ладдомат 21 буде підтримувати температуру води на вході в котел не нижче 78 °С.

Завершальна фаза

Коли вода в теплоакумуляторі досягла заданої температури, і через Ладдомат 21 циркулює гаряча вода, тоді термоклапан відкривається повністю для потоку води з ємності і закривається для потоку води з котла. Весь потік води тепер проходить через бак. Ця робоча фаза дуже важлива, оскільки вона гарантує повну заправку бака (баків) гарячою водою.

Самоциркуляція

При відключенні електрики або при аварії насоса відкриється вбудований клапан зворотного потоку природної циркуляції, так, що вода самостійно може циркулювати між котлом і баком. Це запобігає закипанню котла. Дозволяє працювати котлу і забезпечувати будинок теплом навіть при довготривалому відключенні електрики.

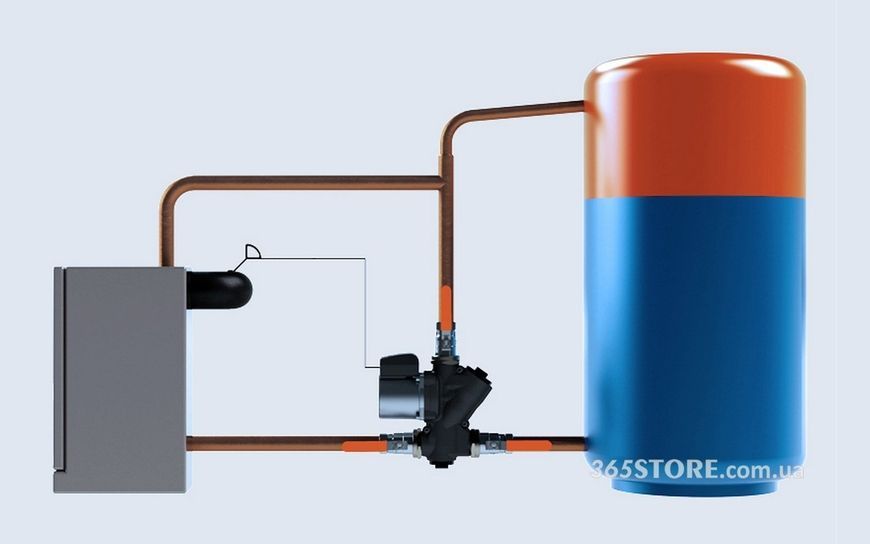

Підключення до акумулюючої ємності

 Прокладка трубопроводу відповідно до схеми, показаної на малюнку, оптимізована для зменшення збоїв в роботі, викликаних повітрям в системі.

 Труба контуру гарячого водопостачання до вентиля байпаса може приєднуватися двома способами:

1. Приблизно на 30 см нижче верхньої частини баку, якщо пріоритетом є гаряче водопостачання.

2. До труби подачі теплоносія в теплоакумулятор, якщо пріоритетом є опалення будинку.

 З'єднання направлено вниз, щоб уникнути попадання повітря в радіатори. Труба, що йде до нижньої частини баку, не повинна прокладатися через стелю. Таке з'єднання перешкоджає функції природної циркуляції.

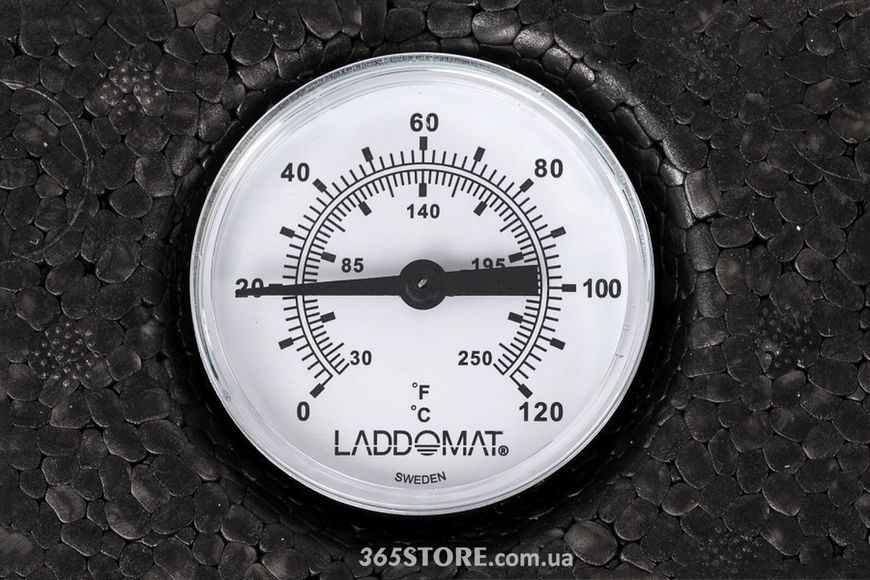

 Laddomat 21 можна легко використовувати для установки протилежною стороною. Для цього просто переставте термометри на Ладдоматі на іншу сторону.

Підключення двох теплоакумуляторів

 Ємності повинні розміщуватися поруч одна з одною і як можна ближче до котла. Труби з нижньої частини ємностей завжди монтуються уздовж підлоги. Важливо, щоб потік до ємностей при завантаженні та розвантаженні розподілявся рівномірно. При неправильному підключенні завантаження ємності переривається, в цьому випадку 1 ємність заповниться гарячою водою, а ємність 2 - ні.

 При неправильному підключенні гаряча вода і тепло після згоряння палива будуть закінчуватися раніше, ніж розраховано, оскільки ємність 1 буде охолоджуватися швидше, ніж ємність 2.

 Якщо ці вимоги не можливо виконати, то можливі й інші варіанти під'єднання.

 Щоб досягти однакового гідравлічного опору, важливо використовувати труби до ємностей приблизно однакової довжини. Це досягається наступним чином:

• Підключенням контуру завантаження по діагоналі, A-A.
• Підключенням радіаторного контуру по діагоналі, B-B.

Крім цього, діаметр труб між ємностями повинен бути досить великим, щоб сприяти природній циркуляції між ємностями. Також перевагою є з'єднання між ємностями по центру, що додатково розподіляє тепло.

 Вихід для гарячої води приєднується в точці В, якщо пріоритетом є гаряче водопостачання, і в точці B1, якщо пріоритетом є опалення.

 При роботі тільки ТЕНу, щоб уникнути втрат тепла, корисно нагрівати тільки перший бак.

Схеми під'єднання LADDOMAT 21-60 (78 °C)

Під'єднання розширювального баку відкритого типу
