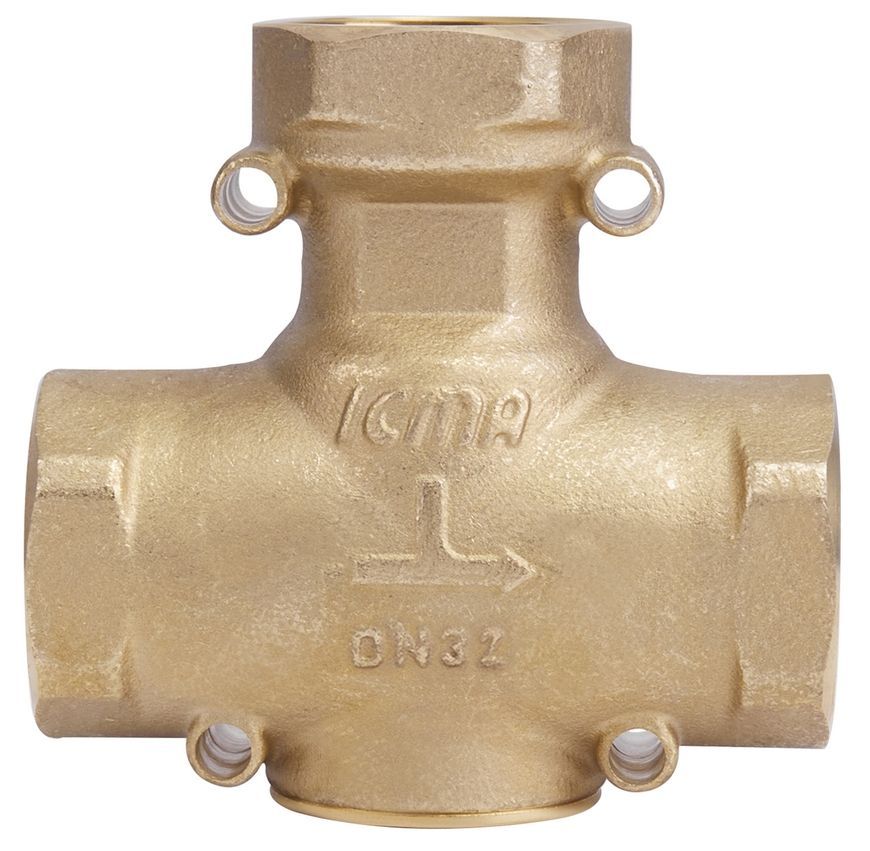

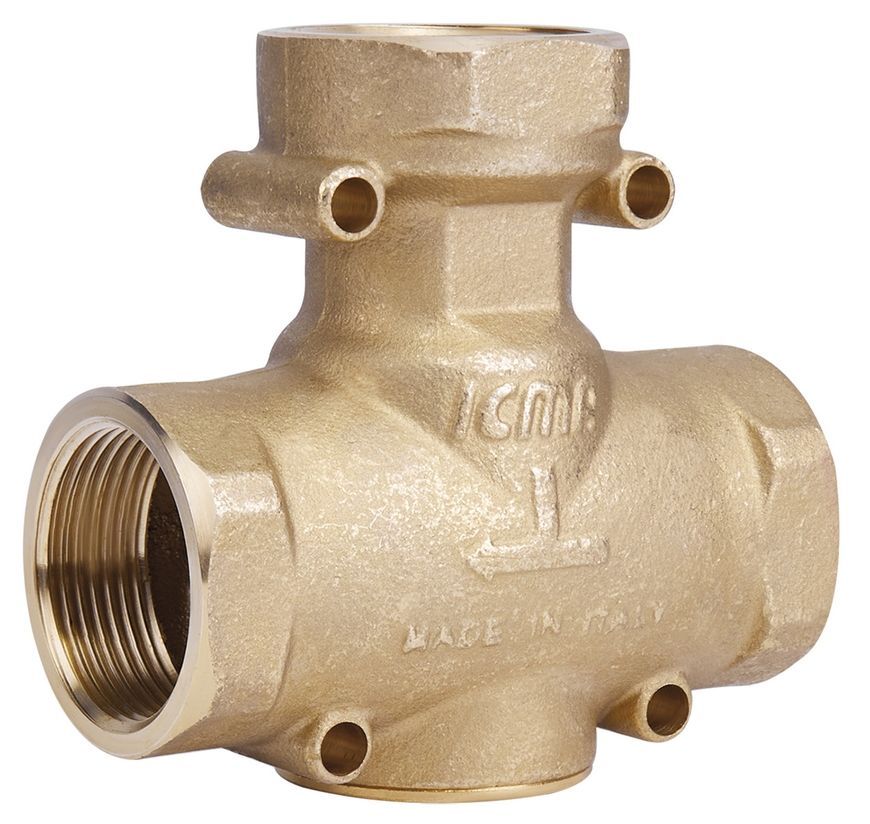

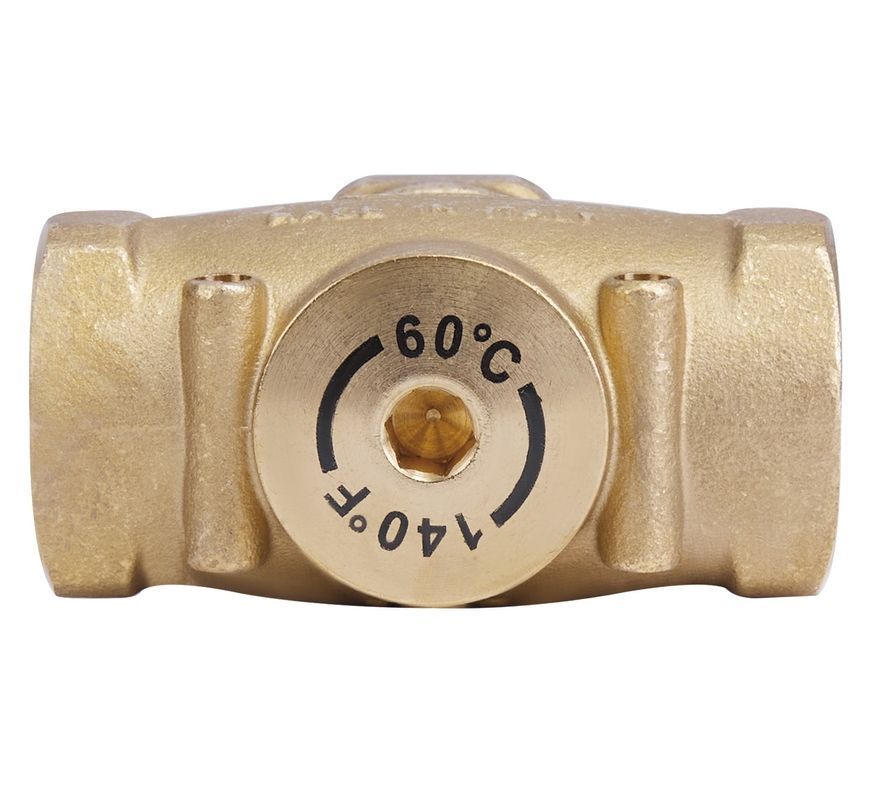

Триходовий антиконденсаційний клапан ICMA 1 1/4" ВР 60°C №133 90133AG0560 8033123155434 необхідний для захисту твердопаливного котла від утворення конденсату на стінках котла і димоходу внаслідок низької температури води зворотної лінії. Застосування антиконденсаційного клапана збільшує ефективність і термін служби системи. Антиконденсаційний клапан ICMA безперервно в автоматичному режимі регулює температуру теплоносія зворотної лінії, що надходить в котел з бойлера або з контуру опалення.
Антиконденсаційний клапан ICMA оснащений термостатичним елементом, зануреним в теплопровідну рідину, і служить для запобігання повернення в котел холодної води і для забезпечення захисту від утворення конденсату на стінках котла і димоходу. Конденсат призводить до окислення металу, що з часом може привести в непридатність котел, накопичувальний бак і димохід. Зазвичай конденсат виділяється в твердопаливних котлах, так як при горінні пелетів, брикетів, дров та інших видів твердого палива вивільняється пара, яка охолоджує стінки котла і димоходу. Антиконденсаційний клапан ICMA встановлюється на зворотній лінії котла. Антиконденсаційний клапан ICMA автоматично регулює температуру води у зворотній лінії котла за допомогою термостатичного контролю.

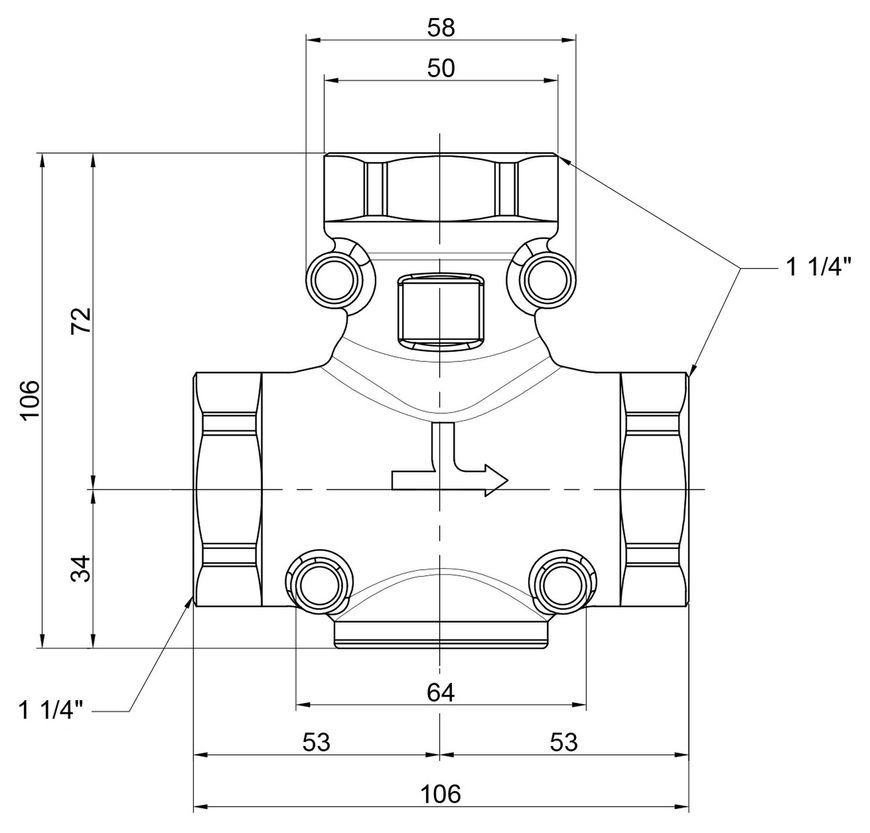

КОМПОНЕНТИ:
1. Корпус клапана
2. Пружина
3. Затвор
4. Кришка
5. Термостат
6. Місця для термометра
Термостатичний елемент (5), занурений в рідину, при зміні температури теплоносія відповідає зміні довжини елемента, що в свою чергу визначає рух затвора (3). Рух затвора автоматично регулює відкриття або закриття лінії байпаса і проходить змішування з теплоносієм, що повертається від системи опалення. Корпус клапана (1) забезпечений місцями для термометра (6), які дозволяють контролювати робочу температуру клапана: на байпасній лінії, на виході з системи опалення та на поверненні до котла.
ПРИНЦИП РОБОТИ
Введення в експлуатацію

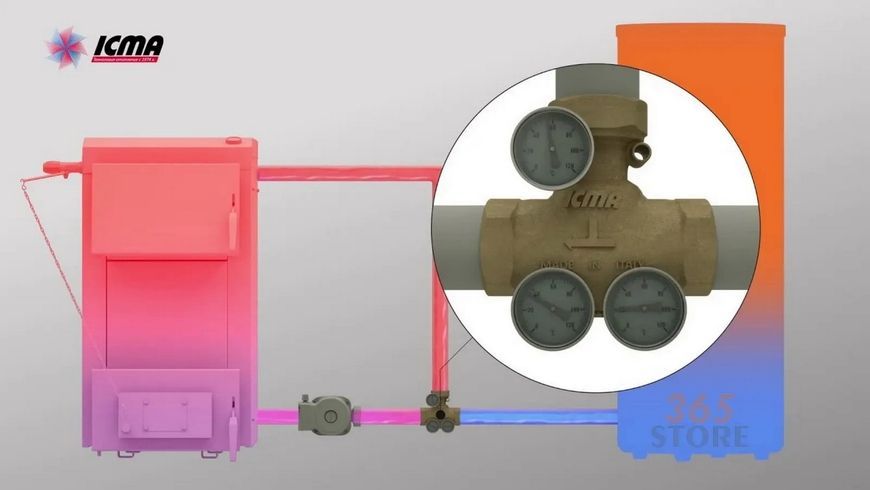

Під час введення в експлуатацію котла температура теплоносія набагато нижче, ніж задана температура конденсації клапана. Клапан знаходиться у відкритому стані (А), в той час як зворотний трубопровід з акумулятора (B) повністю закритий. У цій ситуації циркуляція води відбувається по малому колу для швидкого підняття температури теплоносія в котлі.
Збільшення температури
Коли температура на байпасній лінії (А) перевищує встановлене значення навантаження клапана, починає відкриватися зворотний трубопровід з акумулятора (B) і відбувається змішування з холодною водою з акумулятора (А-В). Починається завантаження системи.
Закриття байпасній лінії
Коли температура теплоносія в байпасній лінії буде вище на 10°С встановленого значення навантаження клапана, перепускна лінія (А) закривається, в той час зворотний трубопровід з акумулятора (B) повністю відкривається. У цій ситуації циркуляція води відбувається по великому колу безпосередньо через акумулятор.
Завершальна фаза
Фаза роботи через акумулятор буде тривати до тих пір, поки в котлі відбувається процес горіння твердого палива. Після повного згоряння палива котел вимикається, а система опалення працює через акумулятор. Після повторного завантаження палива принцип роботи клапана повторюється заново.
МОНТАЖ
Антиконденсаційний клапан може бути встановлений в будь-якому положенні. У нормальних умовах експлуатації, для запобігання конденсації, клапан не вимагає технічного обслуговування. Для зняття клапана, в разі ремонту або заміни, рекомендується встановити кріплення на підвідних трубопроводах.
ДИАГРАММА - ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики та комплектація можуть бути змінені виробником без повідомлення, колір виробу може відрізнятися від зображення на моніторі.
