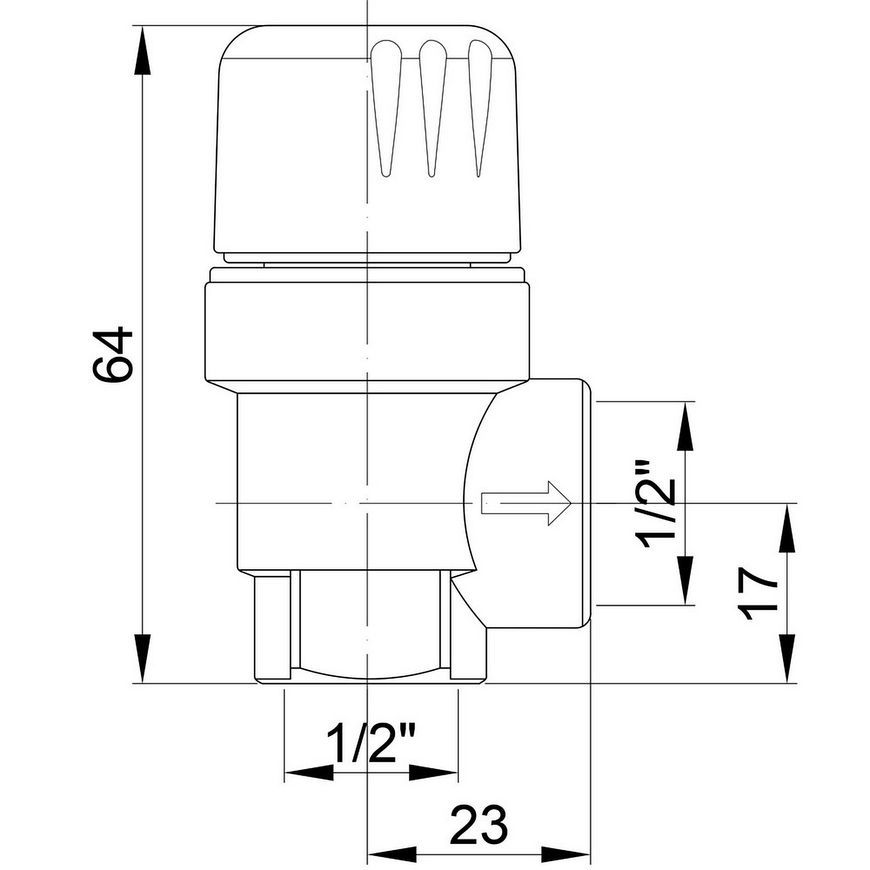

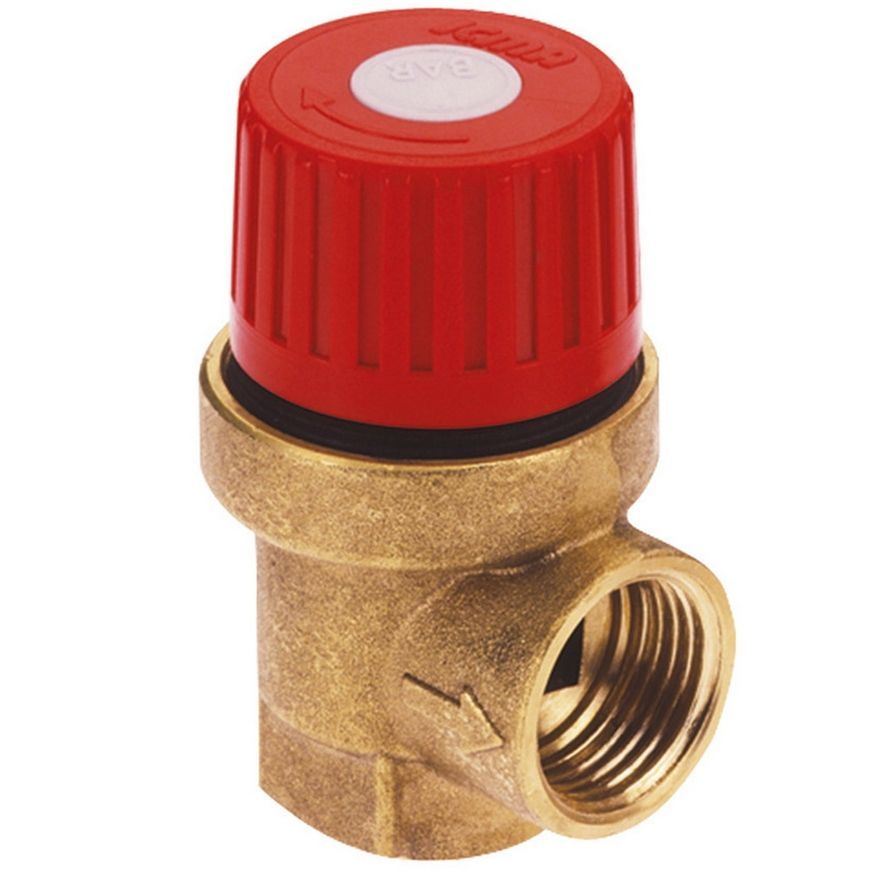

Запобіжний клапан ICMA 1/2" ВР 4 бар №241

 Запобіжний клапан ICMA 1/2" ВР 4 бар №241

 Запобіжний клапан ICMA 1/2" ВР 4 бар №241 застосовується для контролю тиску в системах опалення та водопостачання. При досягненні налаштованого тиску клапан спрацьовує і не дозволяє тиску в системі досягти небезпечних для котла та інших компонентів значень.

 Технічні характеристики запобіжного клапана ICMA 1/2" ВР 4 бар №241:

• Корпус: латунь CW617N;
• Шток управління *: POM/латунь CW614N;
• Прокладка букси: волокно;
• Мембрана: EPDM;
• Пружина: нержавіюча сталь;
• Ручка управління: ABS;
• Номінальний тиск: PN 10;
• Макс. робоча темп.: 110 °C;
• Понадтискове відкриття: 10 %;
• Похибка закриття: 20%;
• Налаштування: 1,5 - 1,8 - 2 - 2,5 - 3 - 3,5 - 4 - 5 - 6 - 7 - 8 - 9 - 10 bar.

*POM - матеріал застосовується на штоку управління клапанів з налаштуванням до 6 bar. Латунь - застосовується на клапанах з налаштуванням вище 6 bar.

 Принцип дії запобіжного клапана ICMA 1/2" ВР 4 бар №241:

 При досягненні налаштованого значення тиску діафрагма під силою впливу пружини піднімається, і повністю відкриває скидну лінію. Коли тиск знижується, то процес запускається в зворотному порядку, і в залежності від похибки визначається закриття клапана.

 Монтаж запобіжного клапана ICMA 1/2" ВР 4 бар №241:

 Перед установкою запобіжного клапана, необхідно проконсультуватися з технічним персоналом і підібрати відповідний тип клапана. Заборонено встановлювати запобіжний клапан для цілей, які суперечать його призначенням. Запобіжний клапан повинен встановлюватися з дотриманням напрямку потоку зазначеного стрілкою на корпусі клапана. Клапан можна встановлювати вертикально або горизонтально, але не перевернутим.

 Монтажні схеми  запобіжного клапана ICMA 1/2" ВР 4 бар №241:

• Система опалення: Запобіжні клапани необхідно встановлювати у верхній частині котла, або на трубі виходу з котла на відстані не більше 1 м. Труба, на якій встановлюється клапан, не повинна перекриватися.
• Системи водопостачання: Запобіжні клапани необхідно встановлювати поряд з акумулятором гарячої води. Труба на якій встановлюється клапан не повинна перекриватися.

 Купити запобіжний клапан ICMA 1/2" ВР 4 бар №241 Ви можете в нашому інтернет-магазині 365STORE.

 Характеристики та комплектація можуть бути змінені виробником, колір виробу може відрізнятися від зображення на моніторі.
