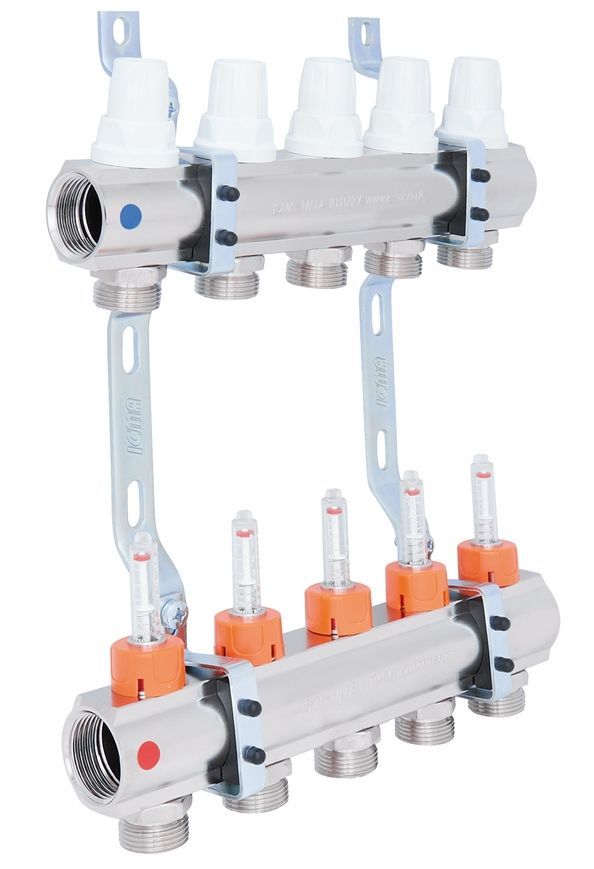

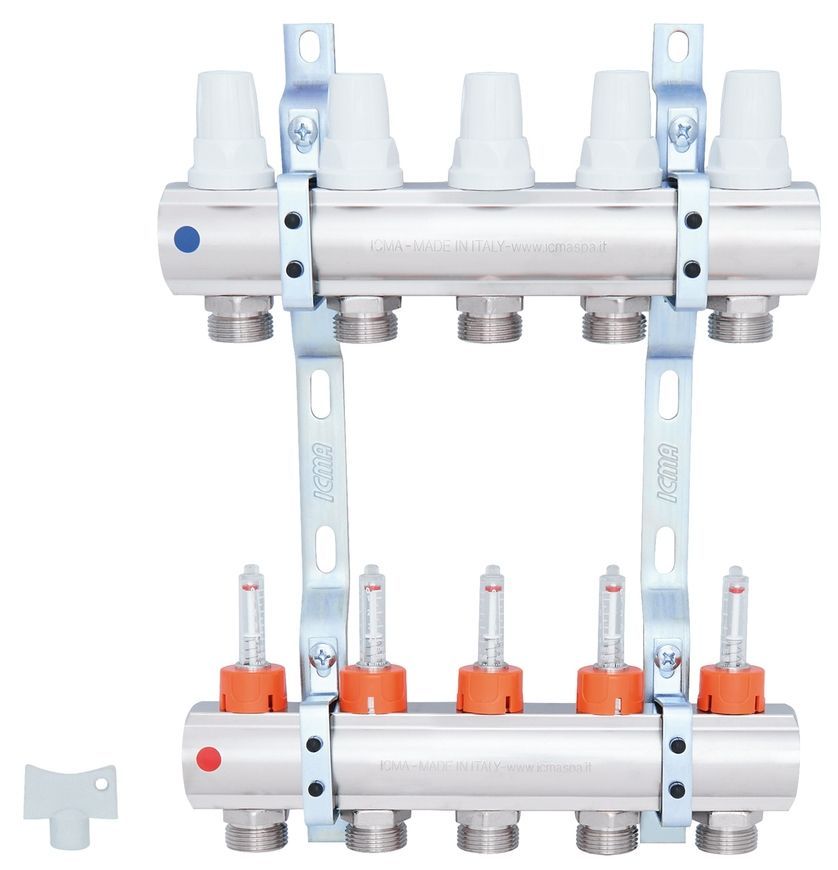

Колекторна група ICMA 1" 5 виходів, з витратомірами №K013 87K013PQ06

 Колектор ICMA 1" 5 виходів, з витратомірами №K013 87K013PQ06 призначений для розподілу теплової енергії в системі тепла підлога. Дана установка застосовується в системах опалення підлоги. Колектор дозволяє рівномірно розподіляти теплоносій. Теплоносій надходить з первинного контуру повинен бути підготовленою температури, що не перевищує 55°C. Даний колектор має 5 виходів.

 Функція колекторної групи ICMA 1" 5 виходів, з витратомірами №K013 87K013PQ06

 Колекторна група ICMA 1" 5 виходів, з витратомірами №K013 призначена для розподілу теплоносія в системі опалення теплої підлоги, і допомагає поліпшити управління опаленням в окремих контурах системи опалення підлоги. Колекторна група ICMA 1" 5 виходів, з витратомірами №K013 забезпечує просте і точне регулювання витрати теплоносія в одиничному контурі всієї системи «тепла підлога», і при необхідності забезпечує повне перекриття окремих контурів системи. Завдяки особливій формі колекторних кронштейнів досягається простота при підключенні труб до кожного виходу колектора. Таким чином, забезпечується зниження габаритних розмірів, особливо по глибині, що дозволяє встановлювати колектори в стінах і приміщеннях з дуже маленькою площею.

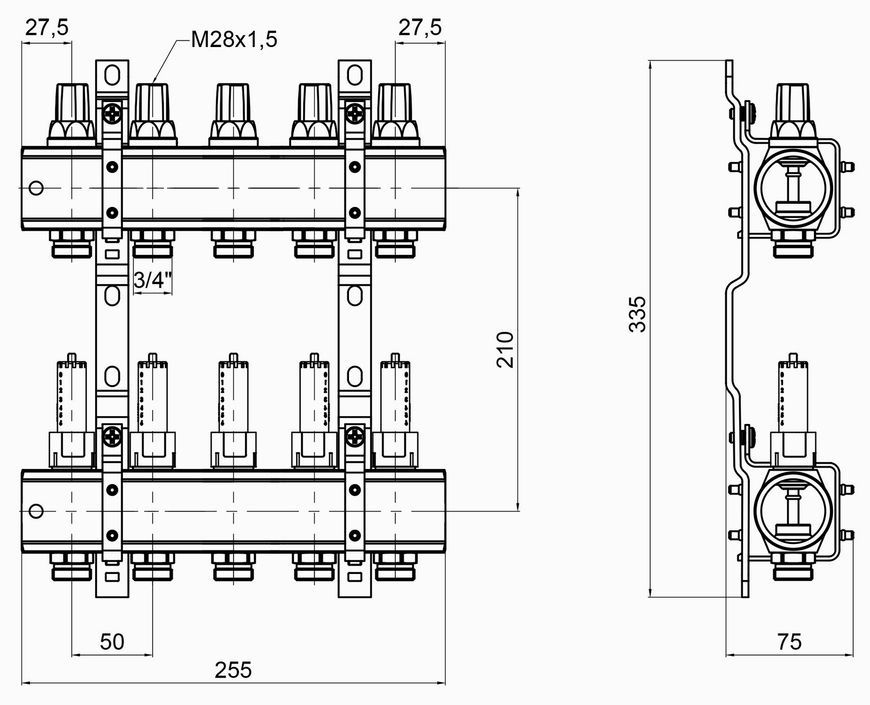

 Технічні характеристики колекторної групи ICMA 1" 5 виходів, з витратомірами №K013 87K013PQ06

• Матеріал виготовлення: латунь CW617N – UNI EN 12165
• Прокладки: EPDM
• Ручки: ударостійкий полістирол
• Застосування: система теплої підлоги
• Максимальний робочий тиск: 10 бар
• Максимальна температура в первинному контурі: 80 °C
• Допустима температура у вторинному контурі: 25 – 45 °C

  Колектор прямої лінії колекторної групи ICMA 1" 5 виходів, з витратомірами №K013 87K013PQ06

 Колектор прямої лінії складається з простого нікельованого латунного колектора з фабрично встановленими витратомірами з вбудованими регулювальними вентилями. Прозоре скло витратоміра з градуйованою шкалою, дозволяє вимірювати витрату в окремому контурі системи опалення підлоги в реальному часі. Діапазон школи витратоміри 0-4 літра в хвилину для колекторів розміром 1'', і 0-8 літри в хвилину для колекторів 1''1/4. За допомогою регулювального вентиля можна налаштувати з високою точністю витрату теплоносія в кожному окремому контурі, що спрощує, і значно скорочує час настройки кожного контуру системи «тепла підлога». Також в разі необхідності регулювальний вентиль дозволяє перекрити кожен контур, і відключити його від усієї системи «тепла підлога».

 Колектор зворотної лінії колекторної групи ICMA 1" 5 виходів, з витратомірами №K013

 Колектор зворотної лінії також складається з простого нікельованого латунного колектора з встановленими терморегулюючими вентилями. Терморегулюючі вентилі дають можливість відкривати або закривати вручну кожен контур теплої підлоги, який підключений до виходу колектора. Повертаючи ручку терморегулюючого вентиля на колекторі за годинниковою стрілкою, можна повністю перекрити подачу теплоносія в контур опалення підлоги. Крім ручного управління, є можливість встановити сервоприводи для автоматичного управління температурою. При підключенні до кімнатного термостата, забезпечують підтримку заданих температурних значень в різних приміщеннях.

 Витратомір з вбудованим запірно-регулювальним вентилем колекторної групи ICMA

 Колектор прямої лінії складається з простого колектора, на якому встановлені витратоміри з вбудованими регулювальними вентилями. Витратоміри потрібні для вимірювання в реальному часі витрати рідини в кожному контурі системи опалення підлоги. За допомогою регулювального вентиля, можна налаштувати з високою точністю витрату теплоносія. Точність настройки витратомірів, гарантує подачу теплоносія на найменших значеннях витрати.

 Регулювання витрати

 Для настройки регулювання витрати досить повернути колбу витратоміра. Для полегшення цієї операції в комплект входить спеціальний ключ який вставляється в верхню частину колби витратоміра. При повороті прозорої колби за годинниковою стрілкою - витрати зменшуються. При повороті проти годинникової стрілки - витрата збільшується. Якщо повністю перекрити витратомір, можна виключити з усієї системи один або кілька контурів.

 Вимірювання витрати

 На зовнішній стороні прозорої колби витратоміра є градуйована шкала. Усередині колби знаходиться білий шток з помаранчевим кільцем які рухаються в залежності від змін витрати теплоносія всередині витратоміра. Положення оранжевого кільця відповідно до градуйованої шкали на колбі, вказує значення реальної витрати теплоносія, який в даний момент знаходиться в контурі опалення теплої підлоги. Шкала витратоміра: Колектор 1'' - 0÷4 л/хв. Колектор 1"¼ - 0÷8 л/хв.

 Купуй колекторну групу ICMA 1" 5 виходів, з витратомірами №K013 87K013PQ06 8033123152211 в інтернет-магазині 365STORE.

 Характеристики та комплектація товару можуть бути змінені виробником без повідомлення, колір виробу може відрізнятися від зображення на моніторі.
