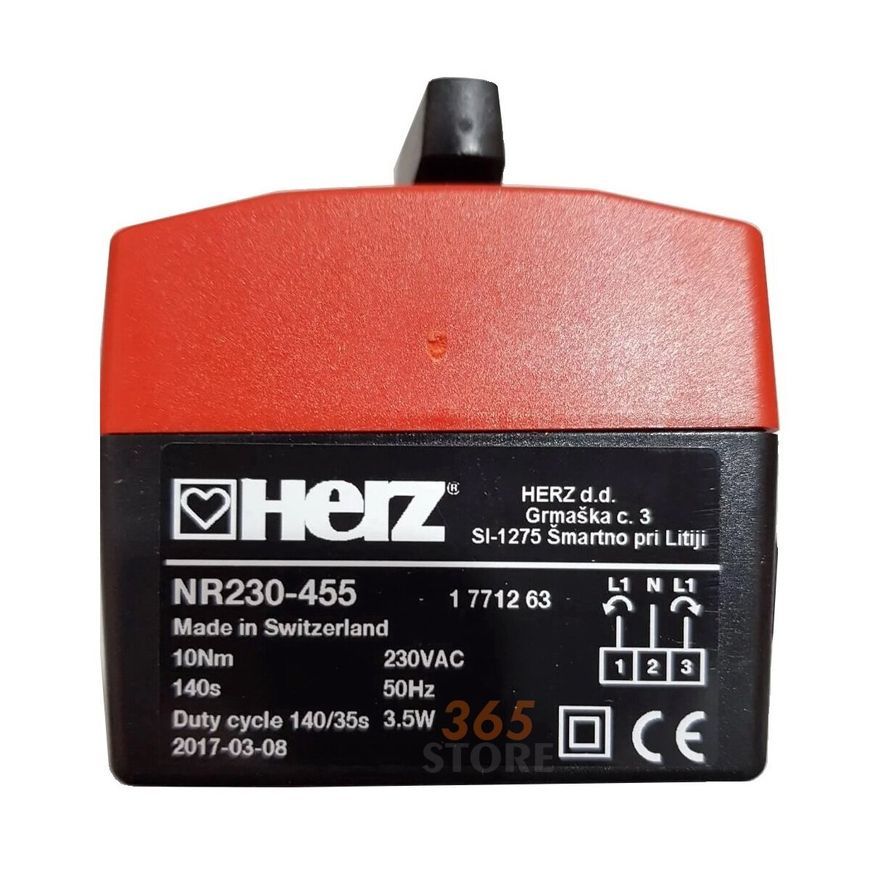

Электропривод для трехходовых клапанов Herz 230V (1771263)

 Электропривод для трехходовых клапанов Herz 230V (1771263) с 3-позиционным регулированием.

 Исполнение

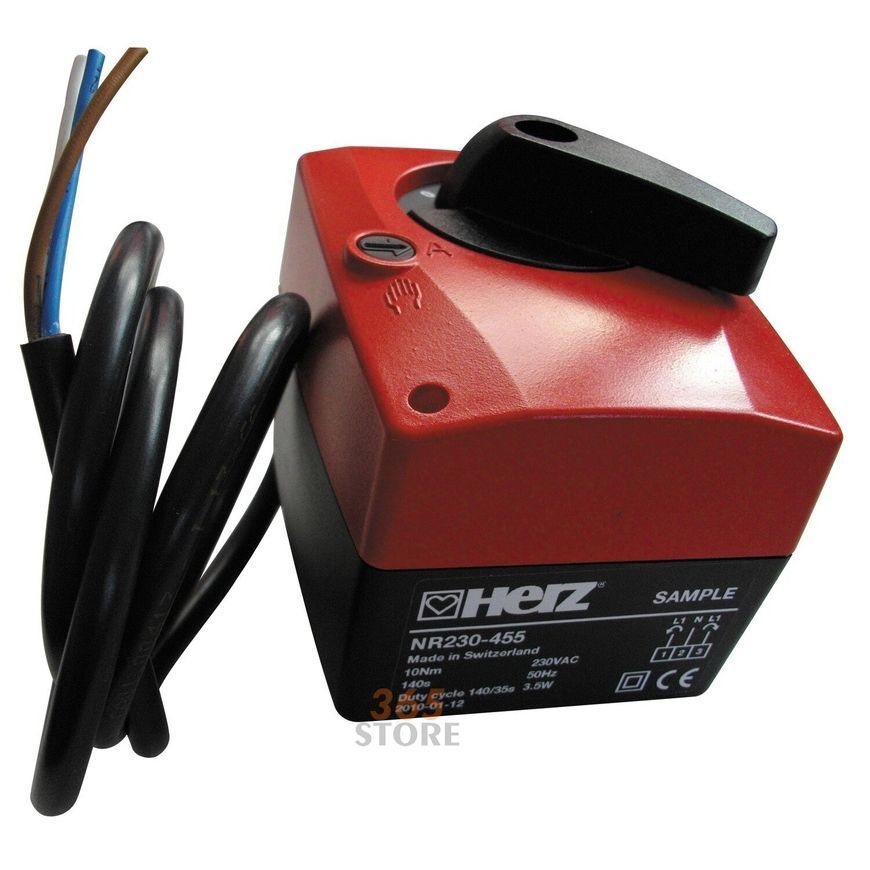

 Привод для трехходовых смесительных клапанов. Корпус состоит из 2-х частей с применением невозгараемого пластика. Нижняя часть черного цвета, верх - красного. Исполнительный привод крепится на клапане с помощью одного винта. В комплекте с приводом поставляется ограничительный болт - для ограничения угла поворота. Привод можно устанавливать на клапан с поворотами на 90° относительно его корпуса. Ход привода ограничен углом 90°. При достижении конечных упоров привод отключается и обесточивается.

 Технические характеристики

 Электрические параметры

• Номинальное напряжение: AC 230В, 50/60 Гц
• Диапазон рабочего напряжения: AC 198 ... 264 В
• Потребляемая мощность: 3.5/5.5 Вт при номинальном напряжении
• Подводящий кабель к мотору: 1 м, 3 x 0,75 мм²
• Параллельное подключение: Не возможно

 Функциональные данные

• Крутящий момент: мин. 10 Нм (при номинальном напряжении)
• Управление: 3-позиционное регулирование
• Ручное управление: Временное и постоянное выведение редуктора из зацепления при помощи поворотного переключателя на корпусе электропривода
• Время полного хода: 140 с/ 90°
• Уровень шума: макс. 35 дБ (A)
• Индикация положения: Шкала с разметкой от 0 до 10

 Безопасность

• Класс защиты: II С защитной изоляцией
• Степень защиты: IP40
• Электромагнитная совместимость: CE в соответствии с 2004/108/EG
• Номинальное импульсное напряжение: 4кВ (EN 60730-1)

• Температура окружающей среды: 0 … + 50 °C
• Температура перемещаемой среды: + 5 ... + 120 °C (шаровой кран или клапан)
• Влажность среды: 95% отн., без образования конденсата (согласно EN 60730-1)
• Техническое обслуживание: Не требуется

 Схема подключения 1771263  3-х позиционное управление

 Габариты в мм

 Указания по безопасности

• Электропривод разработан для применения в стационарных системах отопления, вентиляции и кондиционирования. Не разрешается применение электропривода в областях, выходящих за рамки, указанные в спецификации, особенно для применения на воздушных суднах.
• Внимание: Высокое напряжение!
• Устройство может быть установлено только квалифицированным персоналом.
• При подключении устройства должны быть соблюдены все действующие правила электробезопасности.
• Устройство должно быть защищено от влаги. Не предназначено для применения на открытом воздухе.
• Должна быть проверена правильная функция разгрузки натяжения кабеля в корпусе привода.
• После установки необходимо убедиться в правильности работы привода.
• Устройство содержит электрические и электронные компоненты, в связи с чем не допустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.

Характеристики и комплектация могут быть изменены производителем без уведомления, цвет изделия может отличаться от изображения на мониторе
