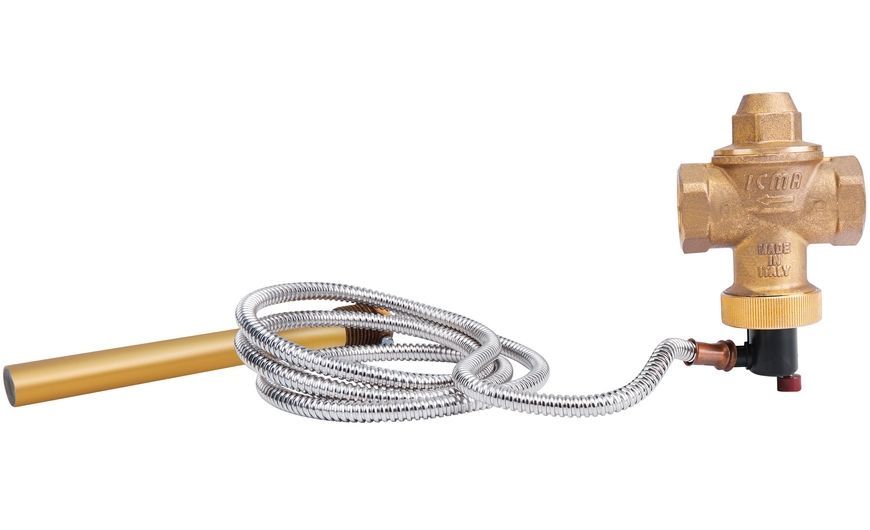

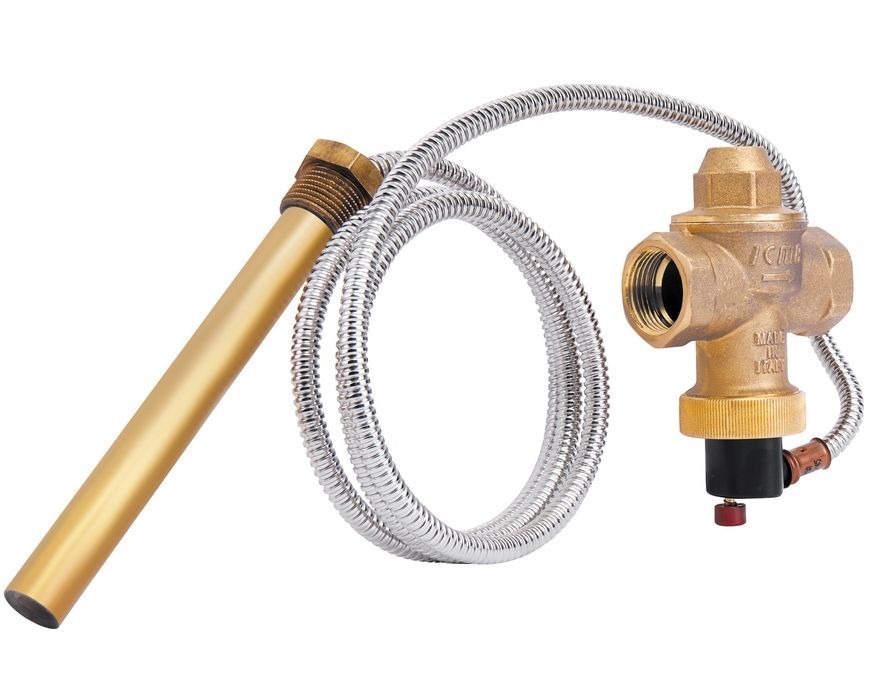

Клапан теплового сброса 3/4" ICMA №605 с погружным датчиком длинным 1/2"

 Клапан теплового сброса 3/4" ICMA №605 с погружным датчиком длинным 1/2"

 Клапан теплового сброса 3/4" ICMA №605 с погружным датчиком длинным 1/2" обеспечивает ограничение температуры воды в котле при наличии в нем бойлера или теплообменника. В воду погружается датчик клапана теплового сброса, и в случае перегрева, при температуре воды 95 °C (± 2°C), клапан открывается, и сливает горячую воду из бойлера или теплообменника, к которым подключен клапан. При этом осуществляется подмес холодной воды, с целью избежать перегрева котла, и вернуть рабочие параметры воды в границы безопасности. Клапан соответствует норме EN14597, и может применяться в системах соответствующих норме EN12828 для котельных мощностью ниже 100 КВт.

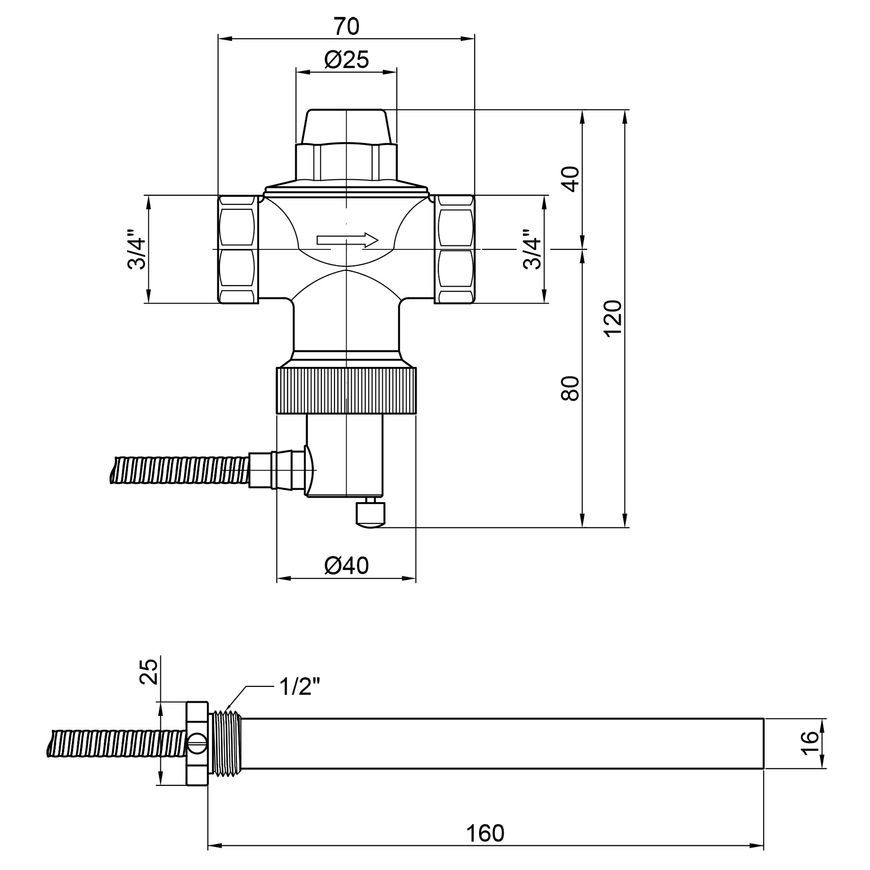

 Технические характеристики клапана теплового сброса 3/4" ICMA №605 с погружным датчиком длинным 1/2":

 Подключения:

• Корпус: 3/4” внутренняя резьба;
• Гильза: 1/2” наружная резьба;
• Длина капилляра: 1300 мм.

 Материалы

• Корпус: латунь CW617N - UNI 12165;
• Шток управления: латунь CW614N - UNI 12164;
• Прокладка штока: EPDM;
• Прокладка: EPDM;
• Пружина: карбоновая сталь C70;
• Держатель датчика: гривори 40% стекловолокно;
• Ручная кнопка сброса: нейлон Pa66.

 Характеристики

• Макс. рабочее давление: 10 bar;
• Температура сброса: 95 °C (±2 °C);
• Диапазон рабочей температуры: 92 ÷ 112 °C;
• Макс. температура датчика: 122 °C;
• Теплоноситель: вода, раствор гликоля;
• Макс. процент гликоля: 50%;
• Расход сброса: 3 м³/ч (∆p= 1 bar);
• Температура помещения: 0÷80°C.

 Принцип действия клапана теплового сброса 3/4" ICMA №605 с погружным датчиком длинным 1/2":

 Увеличение температуры воды в контуре, в который погружен температурный датчик приводит к расширению жидкости в датчике и капиллярах, и как следствие к расширению сильфона. Сильфон при расширении нажимает на затвор и внутренний проход.

 Конструктивные особенности:

 Для обеспечения максимальной безопасности, в клапан установлены 2 чувствительных элемента, для независимых друг от друга контуров. В случае выхода из строя одного из элементов, второй включится в работу. Также в нижней части находится красная кнопка для ручного сброса клапана.

 Монтаж:

 До монтажа клапана, удостоверьтесь, что система очищена от загрязнений, поскольку это может привести к поломке или закупорке сливного отверстия клапана, поэтому рекомендована установка фильтра на входе холодной воды. Также рекомендована установка редуктора давления на входе в контур, настроенного на рабочее давление системы. Проверьте, чтобы мощность сброса клапана соответствовала мощности котла. Монтаж клапана должен производиться только квалифицированным персоналом.

 Подключение:

 Для обеспечения корректной работы клапана, подключите слив к трубе диаметром равным диаметру клапана (важно не уменьшать сечение слива воды фитингами или переходниками). Максимальное расстояние от котла не должно превышать 2 метров, а отрезок трубопровода не должен иметь более 2-х сгибов. Сливная труба не должна быть направлена вверх полностью или частично. В нижней части клапана имеется красная кнопка, нажав которую полностью, вентиль откроется, и сольет воду в ручном режиме. Рекомендовано периодически производить данную операцию, и особенно после выключения системы, для проверки работоспособности клапана.

 Купить клапан теплового сброса 3/4" ICMA №605 с погружным датчиком длинным 1/2" Вы можете в нашем интернет-магазине 365STORE.

 Характеристики и комплектация могут быть изменены производителем, цвет изделия может отличаться от изображения на мониторе.
