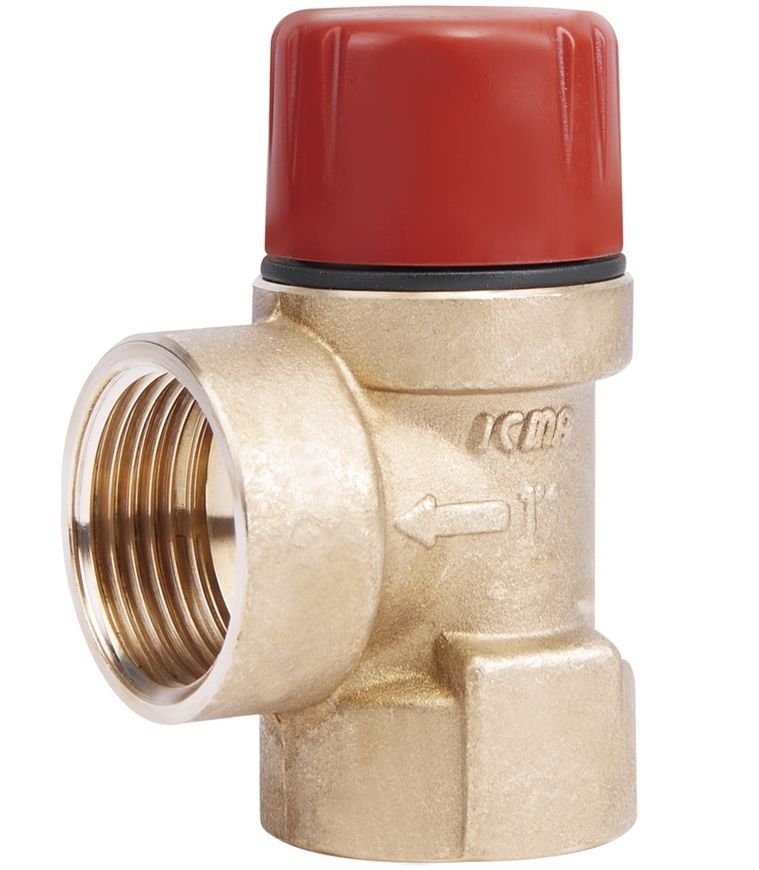

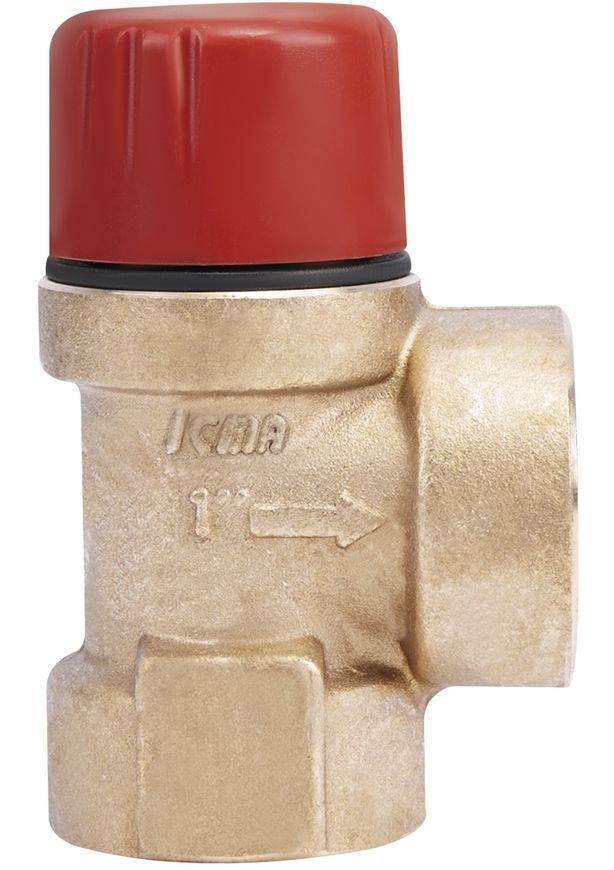

Предохранительный клапан ICMA 1" ВР 2,5 бар №241

 Предохранительный клапан ICMA 1" ВР 2,5 бар №241

 Предохранительный клапан ICMA 1" ВР 2,5 бар №241 применяется для контроля давления в системах отопления и водоснабжения. При достижении настроенного давления клапан срабатывает и не позволяет давлению в системе достичь опасных для котла и других компонентов значений.

 Технические характеристики предохранительного клапана ICMA 1" ВР 2,5 бар №241:

• Корпус: латунь CW617N;
• Шток управления *: POM/латунь CW614N;
• Прокладка буксы: волокно;
• Мембрана: EPDM;
• Пружина: нержавеющая сталь;
• Ручка управления: ABS;
• Номинальное давление: PN 10;
• Макс. рабочая темп.: 110 °C;
• Сверхдавление открытия: 10 %;
• Погрешность закрытия: 20%;
• Настройка: 1,5 - 1,8 - 2 - 2,5 - 3 - 3,5 - 4 - 5 - 6 - 7 - 8 - 9 - 10 bar.

*POM - материал применяемый на штоке управления клапанов с настройкой до 6 bar. Латунь - применяется на клапанах с настройкой выше 6 bar.

 Принцип действия предохранительного клапана ICMA 1" ВР 2,5 бар №241:

 При достижении настроенного значения давления диафрагма под силой воздействия пружины поднимается, и полностью открывает сбросную линию. Когда давление снижается, то процесс запускается в обратном порядке, и в зависимости от погрешности определяется закрытие клапана.

 Монтаж предохранительного клапана ICMA 1" ВР 2,5 бар №241:

 Перед установкой предохранительного клапана, необходимо проконсультироваться с техническим персоналом и подобрать подходящий тип клапана. Запрещено устанавливать предохранительный клапан для использования в целях противоречащих его назначению. Предохранительный клапан должен устанавливаться с соблюдением направления потока указанного стрелкой на корпусе клапана. Клапан можно устанавливать вертикально или горизонтально, но не перевернутым.

 Монтажные схемы предохранительного клапана ICMA 1" ВР 2,5 бар №241:

• Система отопления: Предохранительные клапаны необходимо устанавливать в верхней части котла, или на трубе выхода из котла на расстоянии не более 1 м. Труба, на которой устанавливается клапан, не должна перекрываться.
• Системы водоснабжения: Предохранительные клапаны необходимо устанавливать рядом с аккумулятором горячей воды. Труба на которой устанавливается клапан не должна перекрываться.

 Купить предохранительный клапан ICMA 1" ВР 2,5 бар №241 Вы можете в нашем интернет-магазине 365STORE.

 Характеристики и комплектация могут быть изменены производителем, цвет изделия может отличаться от изображения на мониторе.
